Description de produit
WL-CT615 Hydrocarbure thermoset/céramique stratifié haute performance et solution de PCB sur mesure à deux couches
Introduction au WL-CT615

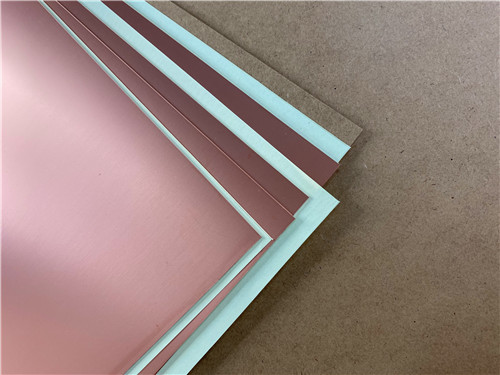

Le WL-CT615 est un stratifié à haute fréquence à base de résine thermosetting haute performance fabriqué par Taizhou Wangling Insulation Material Factory.Série WL-CTcomposé de laminats en cuivre revêtus de tissu en fibre de verre en polymère céramique organique. La couche diélectrique est composée de résine d'hydrocarbures, de charges céramiques et de renforcement de tissu en fibre de verre,fournissant d'excellentes performances à faible perte tout en maintenant une excellente capacité de traitement des PCB.
L'un des principaux avantages du WL-CT615 est saTraitement compatible avec le FR4Contrairement aux matériaux à base de PTFE qui nécessitent une manipulation spécialisée, le WL-CT615 peut être traité à l'aide de techniques de fabrication FR4 standard,offrant une stabilité et une consistance supérieures du circuit tout en simplifiant considérablement le processus de fabricationCe qui en fait un substitut idéal pour des produits étrangers similaires.
Lerésine d'hydrocarbonesetsystème en céramique compositeoffre une perte diélectrique exceptionnellement faible, une résistance à haute température et une excellente stabilité à température.assurant la stabilité dimensionnelle et une qualité fiable du revêtement à travers le trou, même à température élevée.
La série WL-CT offre une large gamme de constantes diélectriques, dont 3.00, 3.30, 3.38, 3.48, 4.10, et 6.15, offrant une souplesse de conception pour diverses applications.
Options de feuille de cuivre
| Type de feuille de cuivre |
Caractéristiques principales |
| ED cuivre |
Copper électrodéposé standard; compatible avec tous les modèles WL-CT |
| RTF Résine |
Feuille traitée à l'envers avec support adhésif; améliore la résistance de l'écorce; non disponible pour WL-CT615 |
Remarque: le WL-CT615 est limité au papier de cuivre ED uniquement.
Les caractéristiques techniques clés (WL-CT615)
| Les biens immobiliers |
Condition d'essai |
Unité |
La valeur WL-CT615 |
| Constante diélectrique (typique) @ 10 GHz |
10 GHz |
Je ne sais pas. |
6.15 |
| Constante diélectrique (conception) @ 10 GHz |
10 GHz, 50Ω Microstrip |
Je ne sais pas. |
6.4 |
| Tolérance constante diélectrique |
Je ne sais pas. |
Je ne sais pas. |
± 0.15 |
| Facteur de dissipation @ 2 GHz |
2 GHz |
Je ne sais pas. |
0.0032 |
| Facteur de dissipation @ 10 GHz |
10 GHz |
Je ne sais pas. |
0.004 |
| Coefficient thermique de Dk |
-55°C à +150°C |
en ppm/°C |
-122 |
| Résistance à l' écaillage (1 oz de cuivre ED) |
1 oz, état normal |
N/mm |
0.9 |
| Résistance au volume |
État normal |
MΩ·cm |
2 × 107 |
| Résistance de surface |
État normal |
MΩ |
5×106 |
| Résistance électrique (direction Z) |
5 kV, 500 V/s |
Le système de freinage |
30 |
| Voltage de rupture (direction XY) |
5 kV, 500 V/s |
KV |
25 |
| CTE X axe |
-55°C à +288°C |
en ppm/°C |
15 |
| CTE axe Y |
-55°C à +288°C |
en ppm/°C |
17 |
| CTE Z axe |
-55°C à +288°C |
en ppm/°C |
33 |
| Stress thermique |
288°C, 10 secondes, 3 cycles |
Je ne sais pas. |
Pas de délamination |
| Absorption de l'humidité |
23.5 ± 2 °C, 24 heures |
% |
0.08 |
| Densité |
Température ambiante |
g/cm3 |
2.18 |
| Température de fonctionnement à long terme |
Je ne sais pas. |
°C |
-55 à +260 |
| Conductivité thermique (direction Z) |
Je ne sais pas. |
Le nombre total d'équipements utilisés |
0.72 |
| Intégrabilité |
Je ne sais pas. |
L'utilisation de l'équipement |
V-0 |
| Tg (température de transition du verre) |
Je ne sais pas. |
°C |
> 280 |
| Td (température de décomposition) |
Début |
°C |
398 |
| Contenu en halogènes |
Je ne sais pas. |
Je ne sais pas. |
Ne contenant pas d'halogène |
| Composition du matériau |
Je ne sais pas. |
Je ne sais pas. |
Hydrocarbures + céramique + fibre de verre |
Caractéristiques et avantages
Le WL-CT615 offre un ensemble complet d'avantages pour les applications à haute fréquence et à haute fiabilité:
| Caractéristique |
Définition |
| Constante diélectrique élevée (6.15) |
Permet la miniaturisation des circuits et une réduction de la longueur d'onde pour les conceptions compactes |
| Tolérance étroite Dk (±0,15) |
Excellente cohérence de lot à lot pour des performances fiables |
| Facteur de dissipation faible |
0.0040 @ 10 GHz approprié pour l'intégrité du signal à haute fréquence |
| Tg élevé (> 280°C) |
Maintient la stabilité dimensionnelle et la fiabilité de la PTH à températures élevées |
| CTE de cuivre (15/17 ppm/°C) |
Coincide avec l'expansion du cuivre pour les trous placés fiables |
| Conductivité thermique élevée (0,72 W/m·K) |
Supérieure aux alternatives thermoplastiques; prend en charge les applications à haute puissance |
| Résistance aux rayonnements |
Maintient des propriétés diélectriques et physiques stables après exposition aux rayonnements |
| Faible dégagement |
Répond aux exigences en matière de dégazage sous vide dans l'aérospatiale |
| Ne contenant pas d'halogène |
Amélioration de l'environnement |
| UL 94 V-0 Flammabilité |
Répond à des exigences de sécurité strictes |
Pour les appareils de traitement de l'air:Il peut être fabriqué en utilisant des techniques de fabrication FR4 standard sans traitement spécialisé, contrairement aux matériaux PTFE.
Stabilité thermique supérieure:Avec un Tg élevé (> 280 °C) et un TCDk faible (-122 ppm/°C), le WL-CT615 maintient une performance électrique stable sur une large plage de températures.
Haute fiabilité de la PTH:Une faible CTE de l'axe Z (33 ppm/°C) combinée à une CTE XY de cuivre assure une intégrité fiable du trou traversé par le revêtement sous cycle thermique.
Excellente gestion thermique:La conductivité thermique de 0,72 W/mK ̇ supérieure à celle des matériaux thermoplastiques typiques ̇ permet une dissipation de chaleur efficace dans les applications électriques.
Résistance aux radiations et faible dégagement:Convient pour les applications aérospatiales, spatiales et de défense nécessitant une fiabilité exceptionnelle.
Options de conception polyvalentes:Disponible en plusieurs valeurs de Dk et compatible avec les plaques de base en aluminium pour le blindage et la dissipation de chaleur.
Résultats économiques:Une production de grande envergure de qualité commerciale avec un excellent rapport qualité-prix.

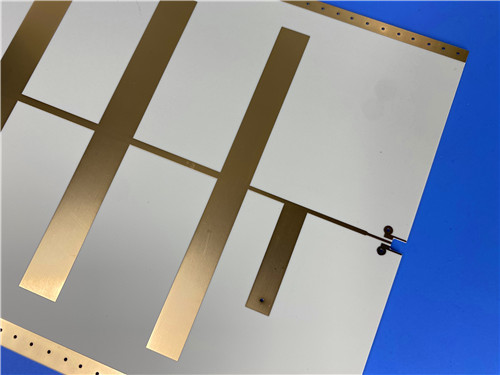

Solution de PCB à 2 couches sur WL-CT615
En tirant parti des propriétés avancées du WL-CT615, nous offrons la solution de PCB rigide à 2 couches suivante.Cette conception est idéale pour les applications à haute fréquence nécessitant une excellente stabilité thermique, un traitement compatible FR4 et fiableles performances électriques.
Détails de la construction des PCB
| Paramètre |
Spécification |
| Matériau de base |
Wangling WL-CT615 (ED cuivre) |
| Nombre de couches |
2 |
| Taille de planche finie |
990,03 mm × 45,6 mm (± 0,15 mm) |
| Épaisseur du panneau fini |
0.3 mm |
| Trace minimale / espace |
4 / 5 millilitres |
| Taille minimale du trou |
0.4 mm (seulement à travers-trous; pas de voies aveugles) |
| Poids du cuivre de la couche extérieure |
1 oz (35 μm) |
| Via épaisseur de revêtement |
20 μm |
| Finition de surface |
ENEPIG (or à immersion en palladium au nickel sans électro) |
| Le haut de la sérigraphie |
Blanc |
| Vêtements de soie de fond |
Blanc |
| Masque de soudure supérieur |
Verte |
| Masque de soudure inférieure |
Verte |
| Épreuves électriques |
100% avant expédition |
| Standard de qualité accepté |
Classe IPC-2 |
| Format de l'œuvre |
Le Gerber RS-274-X |
| Disponibilité mondiale |
Expédition mondiale |
Design & Manufacturing Highlights
Pour les appareils de traitement de l'air:Le WL-CT615 peut être traité à l'aide de techniques de fabrication FR4 standard, offrant des délais de production plus courts, des coûts inférieurs et une cohérence de circuit supérieure par rapport aux matériaux à base de PTFE.
Conception haute DQ:Avec un Dk de 6,15 ± 0.15, ce PCB permet une réduction significative de la taille du circuit, idéal pour les modules RF et micro-ondes compacts.
Capacité de fonctionnement:Prend en charge 4/5 mil trace/space et 0,4 mm micro-via, permettant des mises en page de circuits denses à haute fréquence.
Masque de soudure verte des deux côtés:Offre une protection complète pour les couches supérieures et inférieures de cuivre, assurant une fiabilité à long terme.
Écrans de soie blancs des deux côtésL'identification claire des composants des deux côtés facilite l'assemblage et l'inspection.
Finition de surface ENEPIG: Nickel sans électroélectroless Or d'immersion de palladiumLa couche de palladium empêche la corrosion du nickel (syndrome du black pad).assurant une capacité supérieure de liaison de fil et une fiabilité à long terme idéal pour des applications aérospatiales et de défense de haute fiabilité.
Excellente fiabilité de la PTH:Avec 20 μm par revêtement et une faible CTE de l'axe Z (33 ppm/°C), le PCB offre une excellente intégrité du trou traversé par revêtement.
Contrôle de qualité strict:Chaque panneau est soumis à un test électrique à 100% et est fabriqué selon les normes IPC-Classe-2, garantissant une qualité et des performances constantes.
Applications typiques
Antennes de stations de base et antennes satellite
Radar automobile, capteurs et systèmes de navigation
Amplificateurs de puissance
Têtes à haute fréquence par satellite
Appareils et filtres RF
Antennes WiMAX et antennes distribuées
Réseaux de formation de faisceaux
Équipement aérospatial et de défense
Conclusion
En tant que fournisseur spécialisé de circuits imprimés personnalisés à haute fréquence, nous combinons les performances éprouvéesLe numéro de série WL-CT615 de Wangling- un stratifié thermo-résistant à l'hydrocarbures/céramique avec une stabilité thermique exceptionnelle, traitement compatible FR4,et une grande fiabilité avec nos capacités de fabrication de précision pour fournir des solutions PCB de classe mondialeNotre offre en 2 couches tire pleinement parti de la constante diélectrique élevée (6,15), de la faible perte (0,0040 @ 10 GHz), du Tg élevé (> 280 °C), de la CTE assortie au cuivre et de la conductivité thermique supérieure (0,72 W/m·K) de WL-CT615.assurant votre RF la plus exigeante, aérospatiale et de la défense des conceptions d'atteindre des performances optimales et la fiabilité.
Que vous développiez des systèmes de radar automobile, des charges utiles de communication par satellite, des antennes de stations de base ou des amplificateurs RF de grande puissance, notre équipe d'ingénieurs est prête à vous aider.
Pour des consultations techniques, des échantillons ou des commandes en volume, veuillez nous contacter dès aujourd'hui.
Nous sommes impatients d'être votre partenaire de confiance dans l'innovation haute fréquence.
