Aperçu ProduitsCarte PCB à hautes températuresCarte électronique multicouche élevée de Tg (carte PCB) sur la conformité sans plomb d'IT-180ATC et d'IT-180GNBS

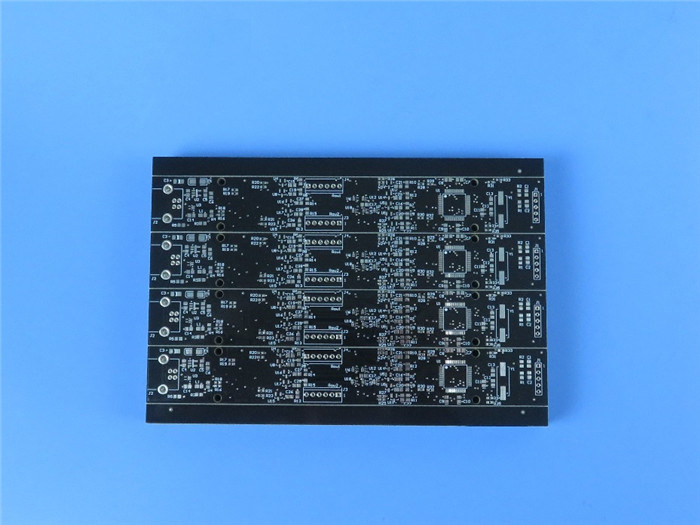

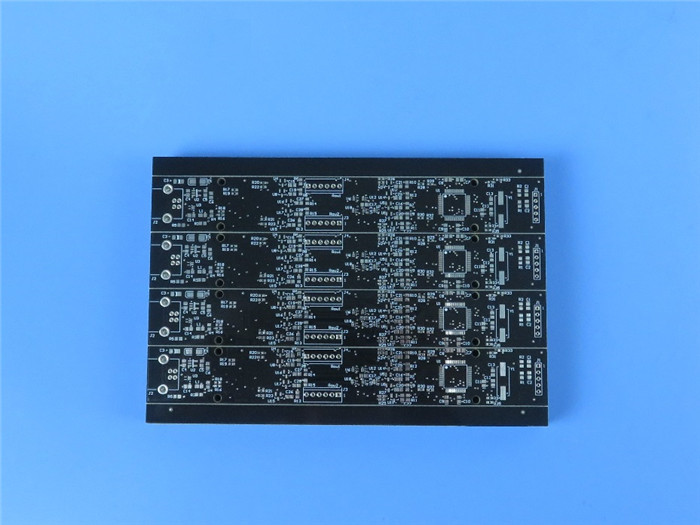

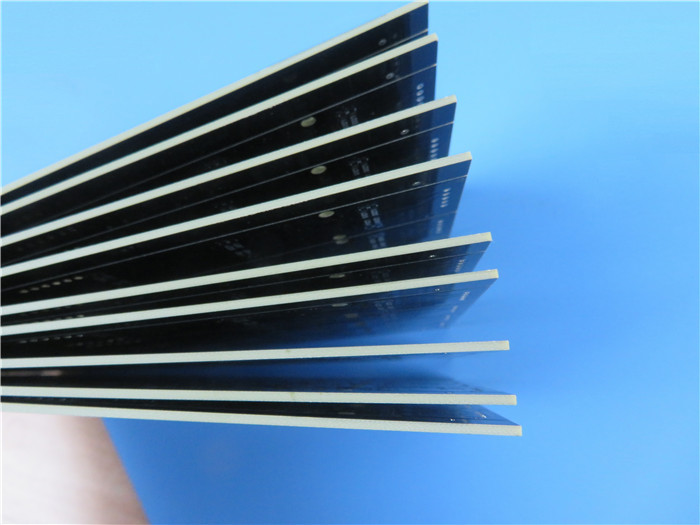

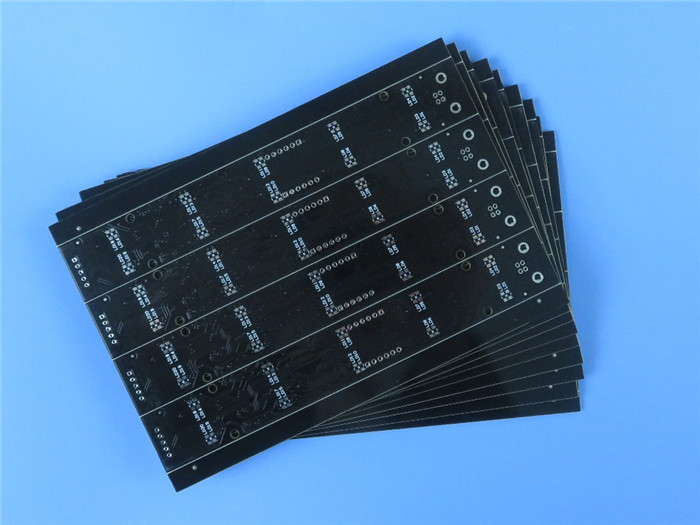

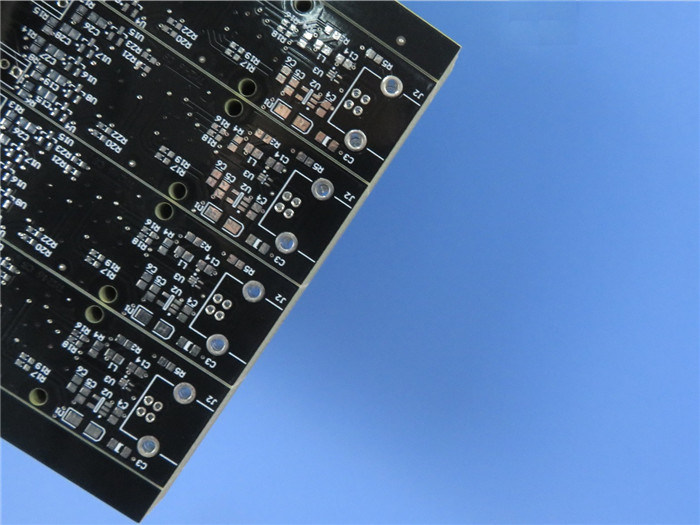

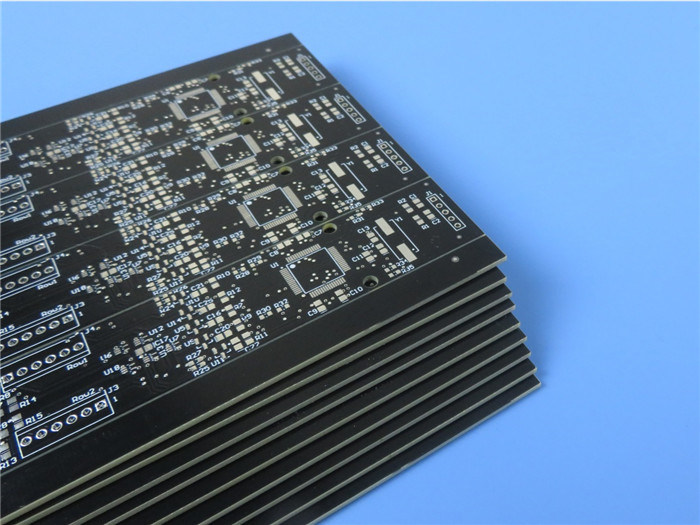

High Tg Multi-layer Printed Circuit Board (PCB) on IT-180ATC and IT-180GNBS Lead Free Compliance
High Tg Multi-layer Printed Circuit Board (PCB) on IT-180ATC and IT-180GNBS Lead Free Compliance High Tg Multi-layer Printed Circuit Board (PCB) on IT-180ATC and IT-180GNBS Lead Free Compliance High Tg Multi-layer Printed Circuit Board (PCB) on IT-180ATC and IT-180GNBS Lead Free Compliance High Tg Multi-layer Printed Circuit Board (PCB) on IT-180ATC and IT-180GNBS Lead Free Compliance High Tg Multi-layer Printed Circuit Board (PCB) on IT-180ATC and IT-180GNBS Lead Free Compliance
Contactez

Carte électronique multicouche élevée de Tg (carte PCB) sur la conformité sans plomb d'IT-180ATC et d'IT-180GNBS

Quantité de commande min : 1 Prix : USD 2.99-9.99 PER PIECE
Détails d'emballage : Vide Délai de livraison : 10 JOURS OUVRABLES
Conditions de paiement : T/T, Western Union Capacité d'approvisionnement : 45000 morceaux par mois
Lieu d'origine: La Chine Nom de marque: Bicheng Technologies Limited
Certification: UL Numéro de modèle: BIC-506-V0.81

Détail Infomation
Nombre de couches: 4 Époxy de verre: IT-180ATC
Feuille finale: 1,5 Taille finale de carte PCB: 1,6 millimètres ±10%
Finition de surface: Hasl plomb gratuit Couleur du masque de soudure: Noir
Couleur de légende composante: Blanc le test: Test électrique à 100% expédition antérieure

Description de produit

Tg élevéà couches multiplesLe système d'exploitation de la carte de circuit imprimé (PCB) sur les systèmes IT-180ATC et IT-180GNBS Sans plombConformité

(Les cartes de circuits imprimés sont des produits sur mesure, l'image et les paramètres indiqués sont uniquement à titre de référence)





Description générale

L'IT-180ATC est un époxy rempli multifonctionnel à Tg élevé (175 °C par DSC) avancé, avec une fiabilité thermique élevée et une résistance aux CAF.Il est adapté à diverses applications et peut supporter un montage sans plomb à 260 °CL'épaisseur varie de 0,5 à 3,2 mm, le poids du cuivre de 0,5 à 3 oz.





Applications

Automobile (ECU de la salle des machines)

PCB multicouches et HDI

Planes arrière

Le stockage des données

Serveur et réseau

Les télécommunications

Copper lourd



Carte électronique multicouche élevée de Tg (carte PCB) sur la conformité sans plomb d'IT-180ATC et d'IT-180GNBS



Principales caractéristiques

ÉTC faible

Résistance à la chaleur élevée

Excellente résistance aux CAF

Bonne fiabilité du trou



Notre capacité en PCB (IT-180ATC)

Matériau du PCB: Résine époxy de haute fiabilité, sans plomb, à Tg élevé
Nom: Le numéro d'enregistrement
Constante diélectrique: 4.4 à 1 GHz
Nombre de couches: Double couche, multicouche, PCB hybride
Poids en cuivre: 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm), 3 oz (105 μm)
Épaisseur du PCB: 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm, 1.8mm, 2.0mm, 2.4mm, 3.0mm, 3.2mm
Taille des PCB: ≤ 400 mm x 500 mm
Masque de soudure: Vert, noir, noir mat, bleu, bleu mat, jaune, rouge, etc.
Finition de surface: Le cuivre nu, le HASL, l'ENIG, l'OSP, l'étain à immersion, l'argent à immersion, etc.
Technologie: L'indicateur HDI, le détecteur d'impédance, le détecteur d'impédance, le détecteur aveugle, le détecteur enterré, le détecteur d'impédance, le détecteur d'impédance, le détecteur d'impédance, le détecteur d'impédance, le détecteur d'impédance, le détecteur d'impédance, le détecteur d'impédance, le détecteur d'impédance, le détecteur d'impédance, etc.



Appendice: Propriétés générales de l'IT-180ATC

Les postes Le code IPC TM-650 est utilisé. Valeur typique Unité
Résistance à l'écaillage, minimum 2.4.8   Lb/pouce
A. Foil de cuivre à profil bas 5
B. Feuille de cuivre à profil standard 8
Résistance au volume 2.5.17.1 1x109 MJe ne sais pas.-cm
Résistance de surface 2.5.17.1 1x108 MJe ne sais pas.
Absorption de l'humidité, maximum 2.6.2.1 0.1 %
Permittivité (Dk, teneur en résine de 50%)     - Je ne sais pas.
A. 1 MHz 2.5.5.9 4.5
B. 1 GHz 2.5.5.9 4.4
Tangente de perte (Df, teneur en résine de 50%)     - Je ne sais pas.
A. 1 MHz 2.5.5.9 0.014
B. 1 GHz 2.5.5.9 0.015
Résistance à la flexion, minimum     N/mm2
A. Direction de longueur 2.4.4 500 à 530
B. Direction transversale   410 à 440
Stress thermique 10 s à 288°C
A. Non gravé 2.4.13.1 Passez. Rating
B. gravé   Passez.
Intégrabilité Leur valeur V-0 Rating
Indice de suivi comparatif (ICC) La valeur de l'échantillon doit être supérieure ou égale à: Le montant de la garantie est calculé à partir du montant de la garantie. Classe (volts)
Température de transition du verre (DSC) 2.4.25 175 ̊C
Température de décomposition 2.4.24.6 345 ̊C
Axe X/Y CTE (40°C à 125°C) 2.4.41 11-13 et 13-15 en ppm/ ̊C
CTE de l'axe Z
A. Alpha 1   45 en ppm/ ̊C
B. Alpha 2 2.4.24 210 en ppm/ ̊C
C. de 50 à 260 °C   2.7 %
Résistance thermique
A. T260 2.4.24.1 > 60 Le procès-verbal
