TP440 DK valeur 4.4 PPO thermoplastique à haute fréquence/matériau stratifié en céramique et PCB en cuivre nu à deux couches sur mesure avec une plage de basse température de -100°C à +150°C

Description de produit

Solution de stratifié thermoplastique haute fréquence TP440 PPO/céramique et de PCB personnalisé à 2 couches



1. Introduction au TP440

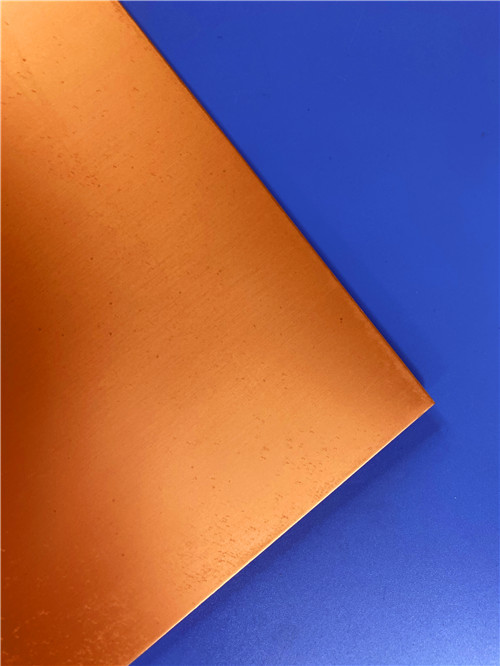

TP440 est un stratifié thermoplastique haute fréquence unique fabriqué par Taizhou Wangling Insulation Material Factory. La couche diélectrique est composée de charges céramiques et de résine polyphénylène oxyde (PPO), sans aucun renfort en tissu de fibre de verre. Ce matériau innovant est produit grâce à un processus de fabrication spécialisé qui permet un ajustement précis de la constante diélectrique en faisant varier le rapport céramique/résine PPO.



Contrairement aux substrats céramiques ou aux matériaux PTFE renforcés de fibre de verre, le TP440 offre une combinaison exceptionnelle de hautes performances électriques, d'excellente usinabilité mécanique et de traitement rentable. Il est disponible en trois configurations :



Variante	Description
TP	Matériau lisse non plaqué (sans cuivre)
TP-1	Plaqué cuivre simple face
TP-2	Plaqué cuivre double face



Le TP440 présente spécifiquement une constante diélectrique de 4,4 ± 0,09 à 10 GHz, ce qui en fait un choix idéal pour les applications nécessitant une constante diélectrique modérée, une perte ultra-faible et d'excellentes performances à basse température.



2. Spécifications techniques clés (TP440)

Propriété	Condition de test	Unité	Valeur TP440
Constante diélectrique @ 10 GHz	10 GHz	—	4,4 ± 0,09
Tolérance de la constante diélectrique	—	—	±2%
Facteur de dissipation @ 10 GHz	10 GHz	—	0,001
Coefficient thermique de Dk	-55°C à +150°C	ppm/°C	-50
Force d'arrachage (1 oz, normale)	1 oz, état normal	N/mm	>0,6
Force d'arrachage (1 oz, après chaleur humide)	1 oz, après chaleur humide	N/mm	>0,4
Résistivité volumique	État normal, 500V	MΩ·cm	>1×10⁹
Résistivité de surface	État normal, 500V	MΩ	>1×10⁷
CTE – axe X	-55°C à +150°C	ppm/°C	60
CTE – axe Y	-55°C à +150°C	ppm/°C	60
CTE – axe Z	-55°C à +150°C	ppm/°C	70
Absorption d'humidité	20±2°C, 24 heures	%	≤0,01
Densité	Température ambiante	g/cm³	1,89
Conductivité thermique	Direction Z	W/(m·K)	0,44
Température de fonctionnement à long terme	—	°C	-100 à +150
Composition du matériau	—	—	PPO + Céramique + Feuille de cuivre ED





3. Caractéristiques et avantages

Le TP440 offre une combinaison unique d'avantages pour les applications spécialisées et haute fréquence :





Caractéristique	Description
Large plage de Dk (3-25)	Constantes diélectriques personnalisables disponibles ; les valeurs courantes incluent 3,0, 4,4, 6,0, 6,15, 9,2, 9,6, 10,2, 11, 16, 20
Facteur de dissipation ultra-faible	0,0010 @ 10 GHz – excellente intégrité du signal
Pas de renfort en fibre de verre	Élimine l'effet de fibre de verre ; minimise l'anisotropie
Large plage de température de fonctionnement	-100°C à +150°C – performances exceptionnelles à basse température
Résistance aux radiations et faible dégazage	Convient aux applications spatiales et aérospatiales
Excellente usinabilité	Peut être percé, tourné, rectifié, ciselé, gravé – supérieur aux substrats céramiques
Options d'épaisseur	Minimum 0,5 mm ; diverses épaisseurs disponibles et personnalisables
Feuille de cuivre ED	Épaisseurs standard de feuille de cuivre : 0,018 mm et 0,035 mm





Performances électriques supérieures : L'absence de tissu de fibre de verre élimine les effets anisotropes, offrant des performances électriques constantes dans toutes les directions. Le facteur de dissipation ultra-faible (0,0010 @ 10 GHz) garantit une perte de signal minimale.



Performances exceptionnelles à basse température : Avec une température de fonctionnement à long terme jusqu'à -100°C, le TP440 est idéalement adapté aux applications aérospatiales, embarquées sur missiles et cryogéniques où d'autres matériaux peuvent échouer.



Constantes diélectriques polyvalentes : La constante diélectrique peut être sélectionnée de 3 à 25 selon les exigences du circuit, offrant une flexibilité de conception inégalée.



Usinabilité supérieure : Contrairement aux substrats céramiques, le TP440 peut être facilement usiné par des méthodes standard (perçage, tournage, rectification, ciselage, gravure), réduisant considérablement les coûts de fabrication et les délais.



Adhérence fiable du cuivre : L'adhérence entre la feuille de cuivre et le diélectrique est plus fiable que celle des substrats céramiques avec des revêtements déposés sous vide, garantissant une fiabilité à long terme.



Faible absorption d'humidité (≤0,01 %) : Stabilité exceptionnelle dans les environnements humides – parmi les plus faibles de l'industrie.



Résistance aux radiations et faible dégazage : Convient aux applications spatiales et de défense.



Rentable : Taux de rendement élevés et coûts de traitement considérablement plus bas par rapport aux substrats céramiques.





Considérations importantes sur le traitement

Le TP440 est un matériau thermoplastique avec des exigences de traitement spécifiques :

Considération	Détails
Température maximale	Ne convient pas aux tests de choc thermique à 260°C ; ne peut pas subir de soudage à la vague
Soudage recommandé	Soudage manuel avec fer à souder à température constante
Soudage par refusion	Généralement non recommandé ; si tenté, la température maximale ne doit pas dépasser 200°C
Traitement multicouche	Généralement non recommandé ; si nécessaire, utiliser des feuilles de liaison à basse température et évaluer soigneusement la faisabilité
Effets de haute température	Au-dessus de 180°C, le matériau peut se déformer, la feuille de cuivre peut se décoller et les performances électriques peuvent changer considérablement

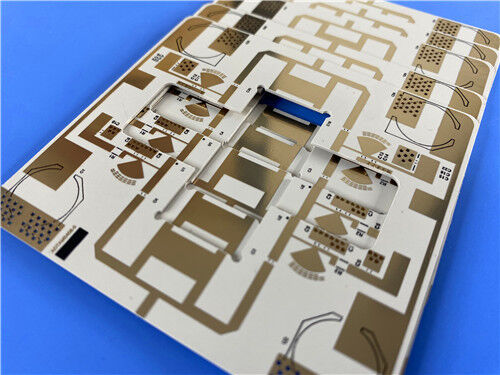

4. Solution de PCB personnalisé à 2 couches sur TP440

En tirant parti des propriétés uniques du TP440, nous proposons la solution de PCB rigide de précision à 2 couches suivante. Cette conception est idéale pour les applications aérospatiales, embarquées sur missiles, antennes GPS et autres applications à haute fiabilité nécessitant des performances exceptionnelles à basse température et une excellente usinabilité.





Détails de la construction du PCB

Paramètre	Spécification
Matériau de base	Wangling TP440 (Cuivre ED)
Nombre de couches	2
Taille de la carte finie	45,63 mm × 97,01 mm (±0,15 mm)
Épaisseur de la carte finie	1,6 mm
Piste / espace minimum	5 / 8 mils
Taille minimale du trou	0,3 mm (trou traversant uniquement ; pas de vias aveugles)
Poids du cuivre de la couche extérieure	1 oz (35 μm)
Épaisseur du placage de via	20 μm
Finition de surface	Or par immersion (ENIG)
Sérigraphie supérieure	Noir
Sérigraphie inférieure	Aucun
Masque de soudure supérieur	Aucun
Masque de soudure inférieur	Aucun
Test électrique	100% avant expédition
Norme de qualité acceptée	IPC-Classe-2
Format de fichier de conception	Gerber RS-274-X
Disponibilité mondiale	Expédition dans le monde entier





Points forts de la conception et de la fabrication



Épaisseur optimisée : Le cœur diélectrique de 1,5 mm offre une excellente rigidité mécanique et une stabilité dimensionnelle, idéal pour les applications nécessitant un support structurel robuste.



Conception à Dk modéré : Avec un Dk de 4,4 ± 0,09, ce PCB offre une solution équilibrée pour une large gamme de circuits RF et micro-ondes nécessitant une constante diélectrique modérée et une faible perte.



Performances à perte ultra-faible : Le facteur de dissipation de 0,0010 à 10 GHz garantit une perte d'insertion minimale et une excellente intégrité du signal.



Capacité de fines caractéristiques : Prend en charge les pistes/espaces de 5/8 mils et les micro-vias de 0,3 mm, permettant des tracés de circuits haute fréquence denses.



Pas de masque de soudure : Surface en cuivre nu avec finition or par immersion offre une intégrité de signal optimale pour les conceptions haute fréquence, minimisant les effets parasites.



Sérigraphie noire sur le dessus : Identification claire des composants pour l'assemblage et l'inspection.



Finition de surface en or par immersion : Fournit une surface plane, résistante à l'oxydation et hautement soudable avec une excellente capacité de liaison par fil et une fiabilité.



Excellente fiabilité des PTH : Avec un placage de via de 20 μm, le PCB offre une intégrité fiable des trous métallisés.



Performances exceptionnelles à basse température : La plage de température de fonctionnement du TP440 s'étend jusqu'à -100°C, ce qui rend ce PCB idéal pour les environnements extrêmement froids.



Usinabilité supérieure : La carte peut être facilement usinée par des méthodes standard, garantissant une fabrication précise et une production rentable.



Contrôle qualité strict : Chaque carte subit un test électrique à 100% et est fabriquée selon les normes IPC-Classe-2, garantissant une qualité et des performances constantes.





Directives critiques de traitement

En raison de la nature thermoplastique du TP440, veuillez observer les directives suivantes pour l'assemblage et l'utilisation :



Soudage : Le soudage manuel avec un fer à température constante est recommandé. Ne pas utiliser de soudage à la vague.



Soudage par refusion : Généralement non recommandé. Si nécessaire, la température maximale ne doit pas dépasser 200°C.



Tests thermiques : Ne convient pas aux tests de choc thermique à 260°C.



Température de fonctionnement : La plage d'utilisation à long terme est de -100°C à +150°C. Le dépassement de 180°C peut entraîner une déformation, un décollement du cuivre ou des changements de performances électriques.



Traitement multicouche : Généralement non recommandé ; consultez notre équipe d'ingénierie pour des exigences spécifiques.





5. Applications typiques

Antennes GPS

Électronique embarquée sur missiles

Systèmes de mise à feu

Antennes miniaturisées

Systèmes de navigation Beidou

Équipement aérospatial

Systèmes radar

Dispositifs de test haute fréquence





6. Conclusion

En tant que fournisseur spécialisé de circuits imprimés haute fréquence personnalisés, nous combinons les propriétés uniques du TP440 de Wangling – un stratifié thermoplastique haute performance PPO/céramique avec des performances exceptionnelles à basse température, une excellente usinabilité et une perte ultra-faible – avec nos capacités de fabrication de précision pour fournir des solutions de PCB de classe mondiale. Notre offre à 2 couches exploite pleinement la constante diélectrique modérée (4,4) du TP440, la perte ultra-faible (0,0010 @ 10 GHz), la plage de température basse exceptionnelle (-100°C à +150°C), et l'usinabilité supérieure, garantissant que vos applications aérospatiales, de défense et GPS les plus exigeantes atteignent des performances et une fiabilité optimales.





Que vous développiez des antennes GPS, de l'électronique embarquée sur missiles, des systèmes de mise à feu ou des antennes miniaturisées, notre équipe d'ingénierie est prête à soutenir votre projet.



Pour des consultations techniques, des échantillons ou des commandes en volume, veuillez nous contacter dès aujourd'hui. Nous sommes impatients d'être votre partenaire de confiance en matière d'innovation haute fréquence.
