Stratifié haute fréquence Rogers RO3003 et PCB multicouche personnalisé 10mil RO3003 core +Tg170 FR-4

Description de produit

Lorsqu'une conception exige les performances électriques d'un stratifié en PTFE rempli de céramique, mais la complexité d'unconstruction à plusieurs couches, le défi n'est pas seulement la sélection du matériau, c'est de trouver un matériau qui fonctionne bien avec les autres.Réglage de l'échantillonrépond directement à cette question: un composite PTFE rempli de céramique conçu pour une stabilité électrique et mécanique exceptionnelle à des prix compétitifs,avec des propriétés mécaniques qui restent constantes quelle que soit la constante diélectrique sélectionnée.

Série RO3000®les matériaux de circuits à haute fréquence sont des composites PTFE remplis de céramique destinés à des applications commerciales de micro-ondes et de RF.les concepteurs peuvent développer des conceptions de cartes multicouches qui utilisent différents matériaux diélectriques constants pour les couches individuelles sans rencontrer de problèmes de déformation ou de fiabilité.RO3003présente une TEC de 17 ppm/°C dans l'axe X et de 16 ppm/°C dans l'axe Y, en adéquation avec le cuivre, ce qui permet une excellente stabilité dimensionnelle avec un rétrécissement typique de l'écorce inférieur à 0,5 mils par pouce.Le CTE de 25 ppm/°C sur l'axe Z offre une fiabilité exceptionnelle des trous en tôle, même dans des environnements thermiques extrêmes.

Les stratifiés de la série RO3000 peuvent être fabriqués en cartes de circuits imprimés à l'aide de techniques de traitement standard de cartes de circuits imprimés en PTFE, avec des modifications mineures.Ils conviennent également à une utilisation avec des conceptions hybrides de panneaux multicouches en verre époxy, comme la combinaison de RO3003 avec FR-4.

Propriétés clés à première vue (RO3003):

Applications

1. Radar automobile
2. Filtres à bande passante Stable Dk simplifie la conception du filtre à large bande
3. Antennes à patch à microstrip Performance constante sur toute la fréquence
4. Les oscillateurs à régulation de tension (VCO) ∆ stable Dk par rapport à la température
5. Constructions à lignes et à couches multiples
6. Des conceptions hybrides multicouches peuvent être associées à FR-4 pour un empilage de couches rentable

Le faible coefficient de dilatation du matériau dans le plan, correspondant au cuivre, permet des assemblages de montage de surface plus fiables et le rend idéal pour les applications sensibles aux changements de température.

Fabrication de PCB sur mesure selon RO3003

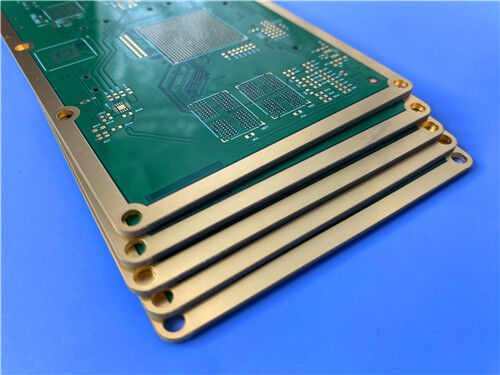

En tant que fabricant spécialisé de circuits imprimés à haute fréquence, nous offrons des services de fabrication complets en utilisant Rogers RO3003 et d'autres matériaux de pointe.La spécification suivante détaille un représentantMulticouches hybrides à 4 couchesmise en œuvre:

Détails de la construction du PCB:

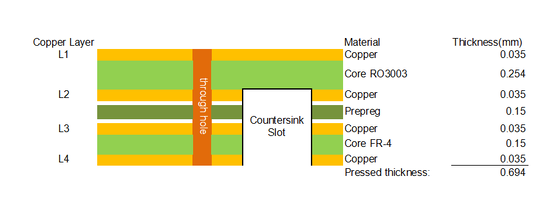

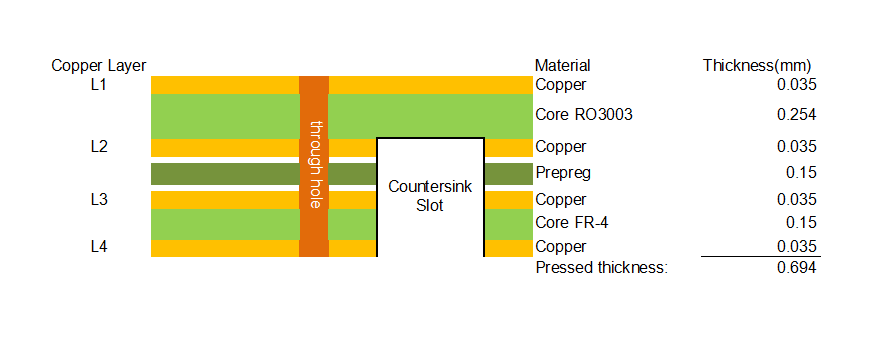

Configuration de l'empilement (représentatif):

Note: le routage à profondeur contrôlée s'étend de L2 à L4 et n'est pas plaqué, ce qui permet un contrôle précis de l'exposition diélectrique dans les emplacements hybrides.

Les avantages matériels

RO3003 présente un coefficient thermique de Dk de seulement -3 ppm/°C de -50 à 150°C, et un Dk stable à travers les fréquences de 8 GHz à 40 GHz.Cette stabilité simplifie la conception des composants à large bande et permet l'utilisation du matériau dans un large éventail d'applications.

Un facteur de dissipation de 0,0010 à 10 GHz minimise l'atténuation du signal, prenant en charge des applications jusqu'à 77 GHz, y compris le radar automobile.

La CTE X/Y de 17/16 ppm/°C est assortie au cuivre, ce qui permet une excellente stabilité dimensionnelle avec un rétrécissement de gravure typique inférieur à 0,5 mils par pouce.Cela permet des ensembles de montage de surface plus fiables et des tolérances d'enregistrement serrées.

Le CTE de 25 ppm/°C de l'axe Z offre une fiabilité exceptionnelle des trous de revêtement, même dans des environnements thermiques extrêmes, ce qui permet de maintenir des constructions fiables de bande et de panneaux multicouches.

Parce que les propriétés mécaniques sont cohérentes indépendamment de la constante diélectrique sélectionnée,les concepteurs peuvent développer des conceptions de cartes multicouches qui utilisent différents matériaux Dk pour les couches individuelles sans rencontrer de problèmes de déformation ou de fiabilité.

RO3003 convient à une utilisation avec des conceptions hybrides de panneaux multicouches en verre époxy, permettant des combinaisons rentables telles que RO3003 pour les couches haute fréquence et FR-4 pour les couches numériques ou électriques.C'est exactement l'approche utilisée dans la construction à 4 couches spécifiée ici.

À 0,04%, le RO3003 absorbe un minimum d'humidité, maintenant des propriétés électriques stables dans des environnements humides.

Le matériau peut être fabriqué à l'aide de techniques de traitement des cartes de circuit imprimé PTFE standard avec des modifications mineures et est compatible avec les procédés sans plomb.

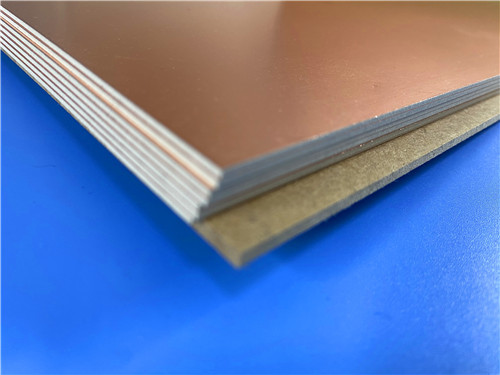

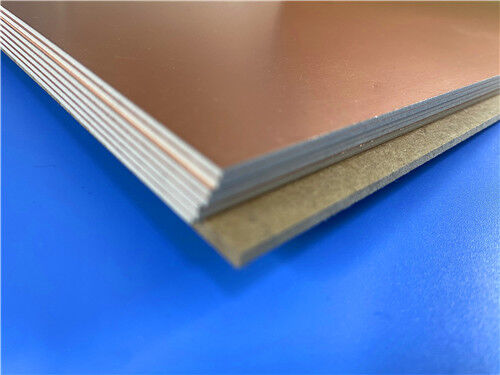

RO3003 est disponible en épaisseurs standard de0Pour les appareils de traitement des déchets électroniques, avec des tailles de panneau standard de12 pouces par 18 pouces.une largeur de 305 × 457 mm et24 pouces sur 18 pouces(610 × 457 mm), revêtue d'une feuille de cuivre déposée par électrodeposition ou enroulée, d'un poids de 1⁄2 oz ou de 1 oz.

Qualité et disponibilité

Tous les panneaux sont fabriqués conformément aux normes de qualité IPC-Classe-2, assurant une fiabilité robuste pour les applications commerciales, industrielles et automobiles.Des essais électriques à 100% sont effectués avant expédition pour garantir l'intégrité fonctionnelle.

Notre capacité de production s'étend à la disponibilité dans le monde entier, avec un support flexible pour l'expédition et la logistique pour les besoins de prototype et de volume.Nous offrons un retour rapide et des prix compétitifs tout en maintenant un contrôle strict du processus.

Pour les demandes relatives à des superpositions personnalisées, des configurations hybrides multicouches combinant RO3003 avec FR-4, un routage contrôlé en profondeur, des finitions de surface alternatives ou d'autres exigences,S'il vous plaît contacter notre équipe d'ingénierie des ventes nous sommes prêts à soutenir vos exigences de carte de circuit imprimé haute fréquence.
