Aperçu ProduitsPanneau multicouche de carte PCBCarte PCB à haute fréquence de 4 couches sur 2 noyaux de 32mil 0.813mm RO4003C et de 12mil RO4450F pour le coupleur de fréquence
4 Layer High Frequency PCB On 2 Cores of 32mil 0.813mm RO4003C and 12mil RO4450F for Ultrahigh Frequency Coupler
4 Layer High Frequency PCB On 2 Cores of 32mil 0.813mm RO4003C and 12mil RO4450F for Ultrahigh Frequency Coupler 4 Layer High Frequency PCB On 2 Cores of 32mil 0.813mm RO4003C and 12mil RO4450F for Ultrahigh Frequency Coupler 4 Layer High Frequency PCB On 2 Cores of 32mil 0.813mm RO4003C and 12mil RO4450F for Ultrahigh Frequency Coupler
Contactez

Carte PCB à haute fréquence de 4 couches sur 2 noyaux de 32mil 0.813mm RO4003C et de 12mil RO4450F pour le coupleur de fréquence

Quantité de commande min : 1 Prix : USD 2.99-9.99 PER PIECE
Détails d'emballage : Vide Délai de livraison : 10 JOURS OUVRABLES
Conditions de paiement : T/T, Western Union Capacité d'approvisionnement : 45000 morceaux par mois
Lieu d'origine: La Chine Nom de marque: Bicheng Technologies Limited
Certification: UL Numéro de modèle: BIC-0069-V1.19

Détail Infomation
Nombre de couches: 4 Époxy de verre: Ro4003c
Feuille finale: 1.0 Taille finale de carte PCB: 2,1 mm ±10 %
Finition de surface: Immersion Or Couleur du masque de soudure: N / A
Couleur de légende composante: N / A le test: Test électrique à 100% expédition antérieure

Description de produit

4 couches de PCB haute fréquenceÀ 2 Noyaux de32 millilitres0.813 mmRO4003C et 12mil RO4450F pour le coupleur à ultra-haute fréquence
(Les cartes de circuits imprimés sont des produits sur mesure, l'image et les paramètres indiqués sont uniquement à titre de référence)

Bonjour à tout le monde,
Je vous salue.

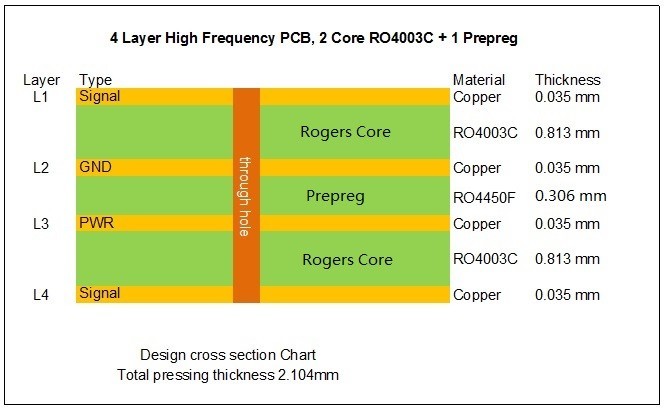

Aujourd'hui, nous parlons d'un type de PCB haute fréquence à 4 couches.813 mm (32 mil) de noyaux RO4003C avec 1 feuille de préprégo RO4450F pour l'application d'un coupleur à très haute fréquenceVoici la suite.

Carte PCB à haute fréquence de 4 couches sur 2 noyaux de 32mil 0.813mm RO4003C et de 12mil RO4450F pour le coupleur de fréquence
En général, les PCB à haute fréquence multicouche Rogers sont fabriqués à partir de tous les matériaux à haute fréquence, y compris de l'adhésif pré-adhésif.203 mm) à 60 mil (1.524 mm).


RO4003C Épaisseur

8 millions 0.203 mm
12 millilitres 0.305 mm
16 millilitres 0.406 mm
20 millions 0.508 mm
32 millilitres 0.813 mm
60 mil 1.524 mm

Il est donc très intéressant que l'empilement de 4 couches peut être fait de différentes manières.


Les spécifications du panneau sont les suivantes:
Matériau de base: RO4003C 32mil + RO4450F 12mil PP
Nombre de couches: 4 couches
Type: trous de castellation (à demi-trous) sur le bord
Format: 113 mm x 80 mm = 1 type = 4 pièces
Finition de surface: or par immersion
Poids en cuivre: couche extérieure 35 μm/ couche interne 35 μm
Masque de soudure / légende: non / non
Hauteur finale du PCB: 2,1 mm
Norme: IPC 6012, classe 2
Emballage: 20 panneaux sont emballés pour expédition.
Délai de réalisation: 10 jours ouvrables
Durée de conservation: 6 mois



Vous aimez le fcaractéristiques et avantages
1) Excellente performance à haute fréquence due à une faible tolérance diélectrique et à une faible perte;
2) inspection de l'AIO;
3) Répondre à vos besoins en PCB, du prototype à la production en série;
4) capacité mensuelle de 30000 mètres carrés;
5) 8000 types de PCB par mois;
6) Plus de 16 ans d'expérience en PCB;



Application du projet
Antenne GPS, amplificateur WiFi, amplificateur de puissance, émetteur-récepteur RF, antenne TV, convertisseur d'acquisition de données radar, spectre de diffusion, atténuateur



Appendice: Propriétés du RO4003C

Les biens immobiliers Pour les produits de l'industrie Direction Unités Condition Méthode d'essai
Constante diélectrique,ε procédé 3.38 ± 0.05 Z   10 GHz ou 23°C IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 Ligne à rayures serrée
Constante diélectrique 3.55 Z   8 à 40 GHz Méthode de longueur de phase différentielle
Facteur de dissipation 0.0027
0.0021		 Z   10 GHz ou 23°C
2.5 GHz ou 23°C		 IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5
Coefficient thermique de ε + 40 Z en ppm/°C -50°C à 150°C IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5
Résistance au volume 1.7 x 1010   MΩ.cm - Je ne sais pas. IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.17.1
Résistance de surface 4.2 x 109   MΩ - Je ne sais pas. IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.17.1
La résistance électrique 31.2 ((780) Z Kv/mm ((v/mil) 0.51 mm ((0.020 ") IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.6.2
Module de traction 19,650(2,850)
19,450 ((2,821)		 X
Y		 MPa (ksi) NT1 économie Pour l'aéronef
Résistance à la traction Le montant de l'aide
100 ((14.5)		 X
Y		 MPa (ksi) NT1 économie Pour l'aéronef
Résistance à la flexion 276
Le nombre de personnes		   MPa
Je ne sais pas.		   IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.4
Stabilité dimensionnelle Le taux de dépôt3 X, Y mm/m
(mil/pouce)		 après extraction + E2/150°C IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.39A
Coefficient de dilatation thermique 11
14
46		 X
Y
Z		 en ppm/°C -55°C à 288°C IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.41
Tg > 280   °C TMA Une IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.24.3
Td 425   °C TGA   Pour l'utilisation dans les machines à coudre
Conductivité thermique 0.71   Le numéro de série 80°C Pour l'utilisation dans les machines de traitement de l'air
Absorption de l'humidité 0.06   % 48 heures d'immersion 0,060 "
échantillon Température 50°C		 Pour l'utilisation dans les machines de traitement de l'air
Densité 1.79   gm/cm3 23°C Pour l'utilisation dans les machines de traitement de l'air
Résistance à la peau de cuivre 1.05
(6.0)		   N/mm
- Je ne sais pas.		 après la soudure flottant 1 oz.
Folie de CED		 IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.8
Intégrabilité N/A       Les produits
Compatible avec les procédés sans plomb - Oui, oui.





Merci de votre lecture et vous êtes invités à nous contacter pour vos demandes de PCB.
