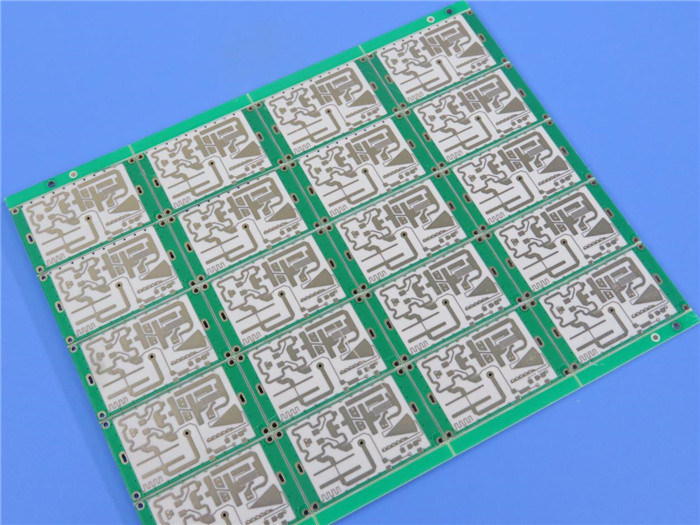

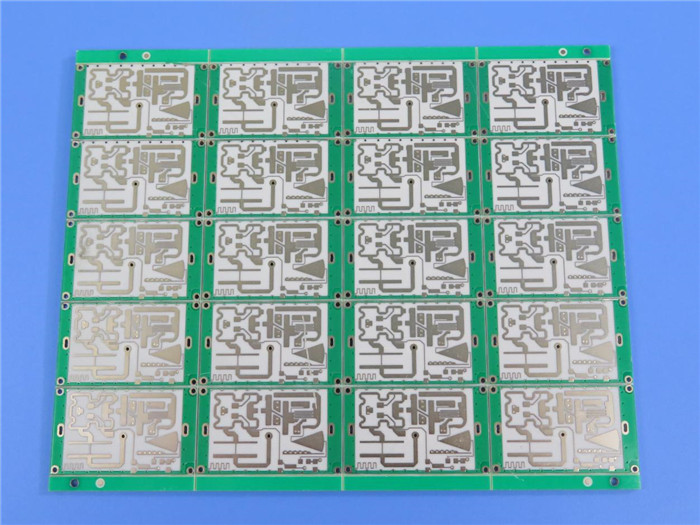

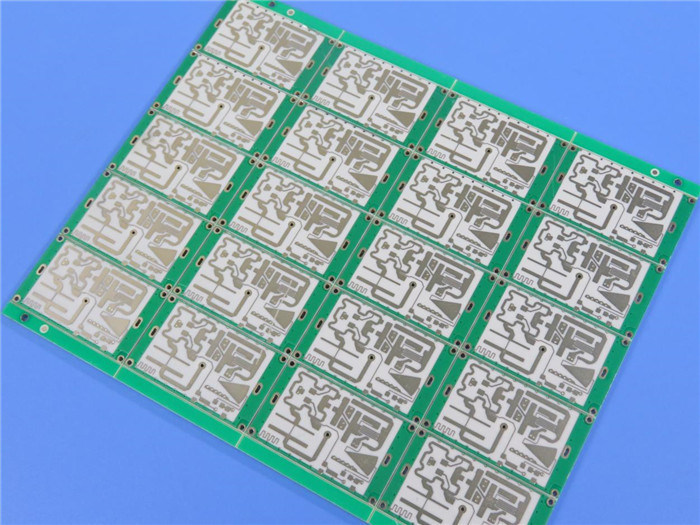

4 couches PCB haute fréquence construites sur 2 cœurs de RO4350B 10mil avec or d'immersion pour système d'antenne sans fil
(Les circuits imprimés sont des produits fabriqués sur mesure, la photo et les paramètres affichés sont à titre indicatif uniquement)
Bonjour à tous,
Ceci est un PCB haute fréquence RO4350B 4 couches construit sur 2 noyaux de 10 mil, liés par 1 feuille de préimprégné RO4450F. Selon les exigences de transmission du signal, le préimprégné peut être 1 feuille (4 mil), 2 feuilles et 3 feuilles. Cette carte est destinée à l'application de systèmes d'antennes sans fil. Elle a une épaisseur de 0,80 mm, une légende blanche sur masque de soudure vert recouvrant les deux côtés et de l'or d'immersion sur les pastilles. Elles sont fabriquées selon la norme IPC 6012 Classe 2 en utilisant les données Gerber fournies. Chaque lot de 25 panneaux est emballé pour expédition.

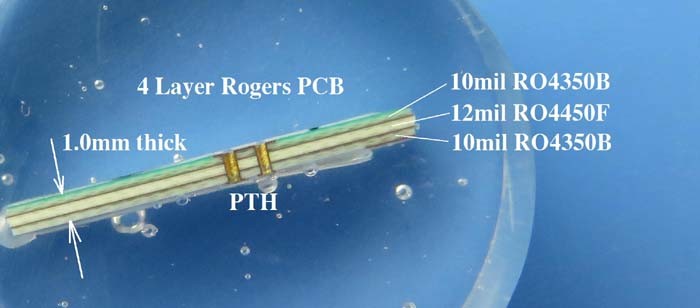

Selon les applications réelles, le préimprégné peut être choisi avec plus de couches, par exemple, la microsection suivante montre 3 couches de RO4450F.
Paramètres et fiche technique
| TAILLE DU PCB |
120 x 120 mm = 1 PCS |
| TYPE DE CARTE |
PCB multicouche |
| Nombre de couches |
4 couches |
| Composants montés en surface |
OUI |
| Composants traversants |
OUI |

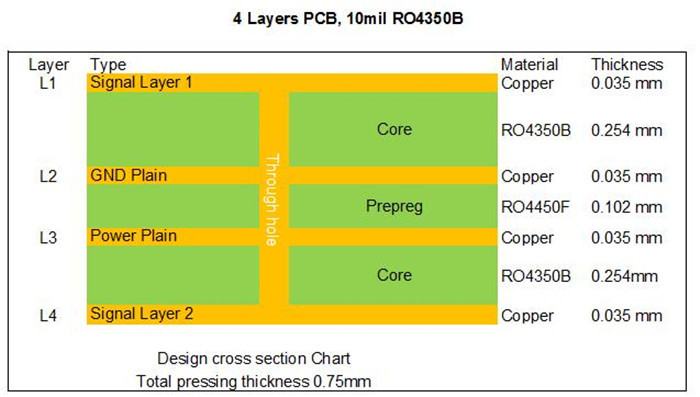

| AGENCEMENT DES COUCHES |
cuivre ------- 35um (1 oz) + placage couche SUPÉRIEURE |
| RO4350B 0,254 mm |
| cuivre ------- 35um (1 oz) Couche INTERMÉDIAIRE 1 |
| RO4450F 0,1016 mm |
| cuivre ------- 35um (1 oz) Couche INTERMÉDIAIRE 2 |
| RO4350B 0,254 mm |
| cuivre ------- 35um (1 oz) + placage couche INFÉRIEURE |
| TECHNOLOGIE |
|
| Piste et espace minimum : |
5,5 mil / 6 mil |
| Trous minimum / maximum : |
0,38 mm / 3,72 mm |
| Nombre de trous différents : |
8 |
| Nombre de trous de perçage : |
489 |
| Nombre de fentes fraisées : |
0 |
| Nombre de découpes internes : |
4 |
| Contrôle d'impédance : |
non |
| Nombre de connecteurs plaqués or : |
0 |
| MATÉRIAU DU PCB |
|
| Époxy verre : |
RO4350B Tg280°C, er<3,48, Rogers Corp. |
| Feuille externe finale : |
1,5 oz |
| Feuille interne finale : |
1 oz |
| Hauteur finale du PCB : |
0,8 mm ±10% |
| PLACAGE ET REVÊTEMENT |
|
| Finition de surface |
Or d'immersion |
| Masque de soudure appliqué sur : |
SUPÉRIEURE, 12 microns minimum |
| Couleur du masque de soudure : |
Vert, PSR-2000GT600D, fourni par Taiyo. |
| Type de masque de soudure : |
LPSM |
| CONTOUR/DÉCOUPE |
Routage |
| MARQUAGE |
|
| Côté de la légende des composants |
SUPÉRIEURE |
| Couleur de la légende des composants |
Blanc, IJR-4000 MW300, marque Taiyo |
| Nom ou logo du fabricant : |
Marqué sur la carte dans une zone conductrice et une zone libre |
| VIA |
Trou métallisé (PTH), taille minimum 0,42 mm. |
| INDICE DE COMBUSTIBILITÉ |
Approbation UL 94-V0 MIN. |
| TOLÉRANCE DIMENSIONNELLE |
|
| Dimension extérieure : |
0,0059" |
| Placage de la carte : |
0,0029" |
| Tolérance de perçage : |
0,002" |
| TEST |
Test électrique à 100 % avant expédition |
| TYPE DE FICHIER À FOURNIR |
fichier par e-mail, Gerber RS-274-X, PCBDOC etc. |
| ZONE DE SERVICE |
Dans le monde entier, mondialement. |
Caractéristiques et avantages
1) Excellentes performances haute fréquence du RO4350B ;
2) Faible tolérance et faible perte diélectriques ;
3) Usine certifiée ISO9000, ISO14001, IAFT16949 ;
4) Capacité mensuelle de 30 000 mètres carrés ;
5) 8 000 types de PCB par mois ;
Applicationss
Splitter HDMI, Routeur 3G, Module Bluetooth, Amplificateur WiFi, Dongle USB Bluetooth, Amplificateur à faible bruit, Filtre d'interférence, Booster monté sur mât, Multi-coupleur
