Carte PCB à haute fréquence de 4 couches sur 6,6 mil RO4350B et 10 mil RO4350B pour le système de radar

Description de produit

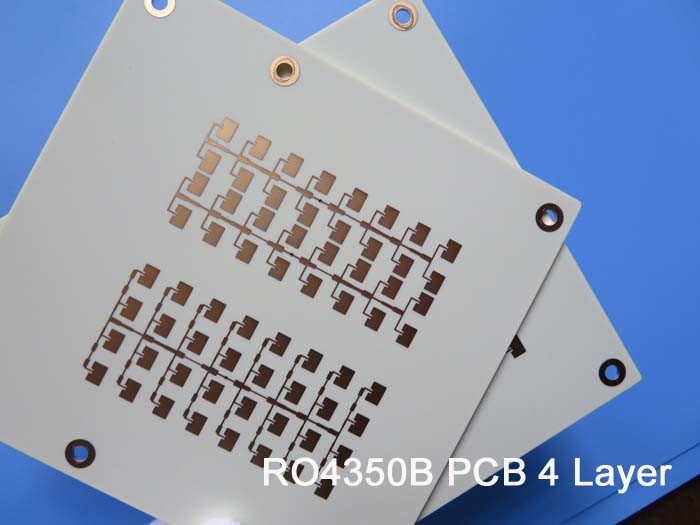

4 couches de PCB haute fréquence sur 6,6 Mil RO4350B et 10 Mil RO4350B pour le système radar
(Les cartes de circuits imprimés sont des produits sur mesure, l'image et les paramètres indiqués sont uniquement à titre de référence)

Bonjour à tout le monde,

Les PCB multicouches à haute fréquence sont fabriqués à partir de tous les matériaux à haute fréquence, y compris l'adhésif pré-coulé. Par exemple, un PCB RO4350B à 4 couches est un composé de 2 noyaux de substrates RO4350B.Comme tout le monde le sait, il existe 8 cœurs dans la famille RO4350B, soit de 4 mil (0,101 mm) à 60 mil (1,524 mm).

Épaisseur RO4350B

Il est donc très intéressant que l'empilement de 4 couches peut être fait de différentes manières.



Aujourd'hui, nous avons parlé d'un PCB haute fréquence RO4350B à 4 couches construit sur un substrat RO4350B de 6,6 mil et 10 mil pour l'application de systèmes de radar.82 mm avec une voie minimale de 4 mm et un écart de 5 mm. Il s'agit d'un PCB multicouche à haute fréquence pur avec RO4450B comme préliminaire diélectrique.Le panneau entier est fourni 1 par panneauIls sont fabriqués selon la classe 2 IPC 6012 en utilisant les données fournies par Gerber.

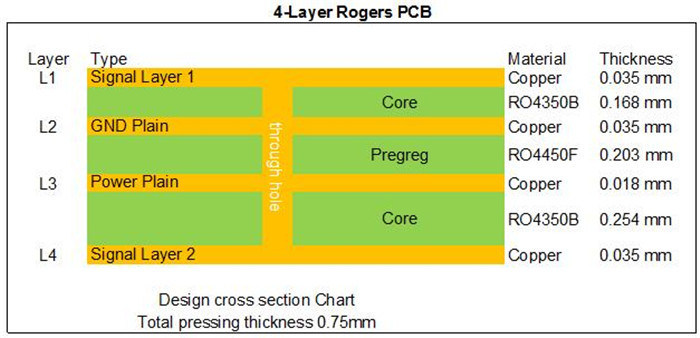

Voici les détails de l'empilement:



Caractéristiques et avantages
1) Excellente performance à haute fréquence due à une faible tolérance diélectrique et à une faible perte;
2) Bonne résistance à haute température et basse température ((-192°C-260°C);
3) Taux de première production des produits éligibles: > 95%
4) Livraison à temps: > 98%
5) Taux de plaintes des clients: < 1%




Applications
Oscilloscope modulaire, coupleur varié, amplificateur monté sur tour, amplificateur de puissance
Splitter, capteurs de détection acoustique, commutateurs RF, amplificateur de coffre


Paramètre et feuille de données
