Carte de 4 couches rf sur Rogers 60mil RO4350B et 10mil RO4350B avec la perceuse arrière pour le coupleur de fréquence ultra-haute

Nombre De Pièces:	1
Prix:	USD 2.99-9.99 PER PIECE
Emballage Standard:	Vide
Période De Livraison:	10 JOURS OUVRABLES
Méthode De Paiement:	T/T, Western Union
Capacité D'approvisionnement:	45000 morceaux par mois

Les informations détaillées

Description du produit

Les informations détaillées

Lieu d'origine

La Chine

Nom de marque

Bicheng Technologies Limited

Certification

Numéro de modèle

BIC-0066-V1.11

Nombre de couches:

En verre époxy:

RO4350B 60mil + RO4350B 10mil + RO4450F 4mil

Aluminium final:

Taille finale de carte PCB:

2,1 millimètres ±10%

Finition extérieure:

Or d'immersion

Couleur de masque de soudure:

Couleur de légende composante:

Blanc

Essai:

Expédition antérieure d'essai électrique de 100%

Quantité de commande min:

Prix:

USD 2.99-9.99 PER PIECE

Détails d'emballage:

Délai de livraison:

10 JOURS OUVRABLES

Conditions de paiement:

T/T, Western Union

Capacité d'approvisionnement:

45000 morceaux par mois

Description du produit

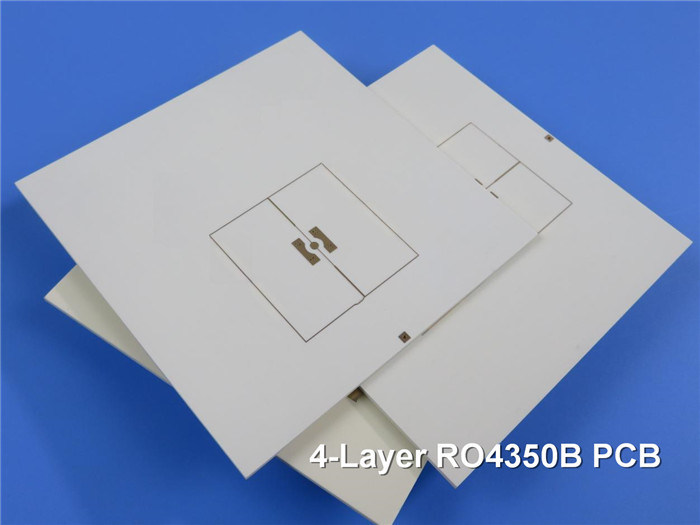

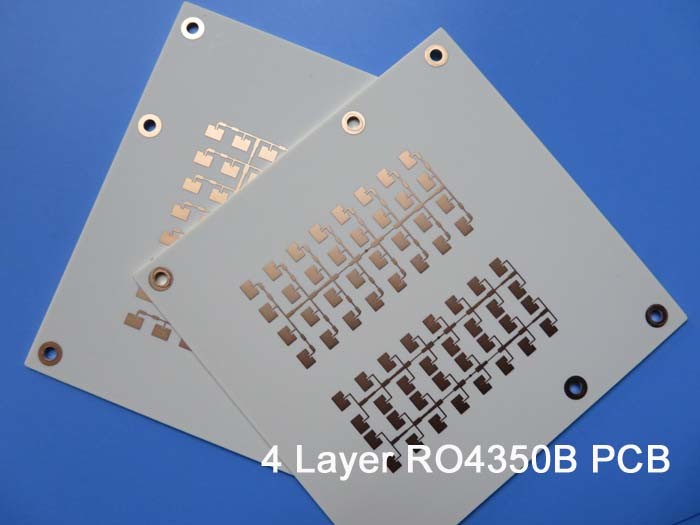

Carte de 4 couches rf sur Rogers 60mil RO4350B et 10mil RO4350B avec la perceuse arrière pour le coupleur de fréquence ultra-haute

(Les cartes électronique sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)

Bonjour chacun,

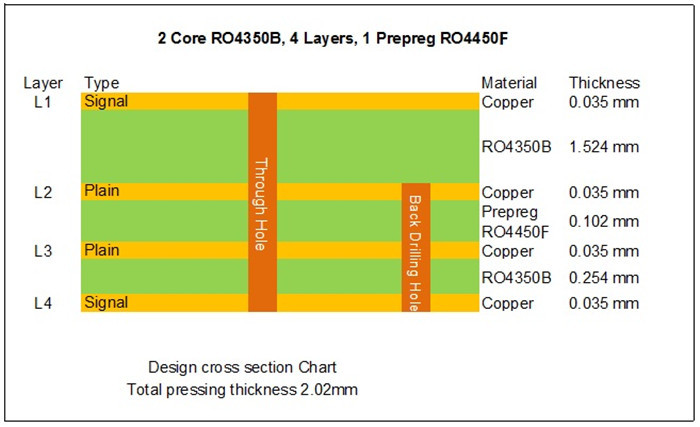

Cette carte PCB de 4 couches rf est établie sur 60mil RO4350B et 10mil RO4350B pour l'application du coupleur de fréquence ultra-haute. Regardez l'empilement.

Carte de 4 couches rf sur Rogers 60mil RO4350B et 10mil RO4350B avec la perceuse arrière pour le coupleur de fréquence ultra-haute 0

Les matières premières sont noyau de 60mil RO4350B et noyau de 10mil RO4350B plus le prepreg de 4mil RO4450F. Il y a de cuivre de 35 μm (1oz) sur chaque couche avec la taille finale 2.1mm épais. Les protections sont or d'immersion ont plaqué. On fore de retour par l'intermédiaire de du noyau 10mil. Le perçage arrière peut réduire l'interférence de bruit et améliorer l'intégrité du signal. Utilisant le perçage arrière a avec succès réduit la difficulté de la fabrication de carte PCB et a évité l'utilisation de /blind enterré par l'intermédiaire de.

Caractéristiques et avantages

1) RO4350B montre une constante diélectrique stable sur une large plage de fréquence ;

2) RO4350B lui fait un substrat idéal pour des applications à bande large ;

3) La livraison sur un taux plus élevé de la sur-temps-livraison du temps que 98% ;

4) Se concentrer sur de petits groupes et production de masse moyenne ;

5) Inspection stricte de WIP et surveillance aussi bien qu'instruction de travail ;

Applications

Antenne, filtre d'interférence, induction saine de commutateur de commande, amplificateur de tronc

Fiche technique de carte PCB

TAILLE DE CARTE PCB	91 x 98mm=1PCS
TYPE DE CONSEIL	Carte PCB à haute fréquence
Nombre de couches	Carte PCB multicouche, carte PCB de 4 couches
Composants extérieurs de bâti	OUI
Par des composants de trou	OUI
EMPILEMENT DE COUCHE	cuivre ------- couche SUPÉRIEURE de 35um (1oz) +plate
	RO4350B 60 mil
	cuivre ------- MidLayer 1
	RO4450F 4 mil
	cuivre ------- MidLayer 2
	RO4350B 10 mil
	cuivre ------- couche de BOT de 35um (1oz) +plate
TECHNOLOGIE
Trace et espace minimum :	10mil/10mil
Trous minimum/maximum :	0.3/3.21mm
Nombre de différents trous :	5
Nombre de forages :	1680
Nombre de fentes fraisées :	1
Nombre de coupes-circuit internes :	1
Contrôle d'impédance	non
MATÉRIEL DE CONSEIL
En verre époxy :	Rogers RO4350B (noyau 10mil, DK=3.48) et RO4450B (pp 4mil DK=3.54)
Aluminium final externe :	1.5oz
Aluminium final interne :	1oz
Taille finale de carte PCB :	2.1mm ±10%
ÉLECTRODÉPOSITION ET REVÊTEMENT
Finition extérieure	Or d'immersion (nickel 71,1%) 2µ » au-dessus de 100µ »
Soudez le masque pour s'appliquer à :	Couche dessus et bas
Couleur de masque de soudure :	NON-DÉTERMINÉ
Type de masque de soudure :	NON-DÉTERMINÉ
CONTOUR/CUTTING	Cheminement
INSCRIPTION
Côté de légende composante	NON-DÉTERMINÉ
Couleur de légende composante	NON-DÉTERMINÉ
Fabricant Name ou logo :	NON-DÉTERMINÉ
PAR L'INTERMÉDIAIRE DE	Plaqué par le trou (PTH), par l'intermédiaire d'ouvert
ESTIMATION DE FLAMIBILITY	Approbation mn de l'UL 94-V0.
TOLÉRANCE DE DIMENSION
Dimension d'ensemble :	0,0059" (0.15mm)
Électrodéposition de conseil :	0,0030" (0.076mm)
Tolérance de perceuse :	0,002" (0.05mm)
ESSAI	Expédition antérieure d'essai électrique de 100%
TYPE D'ILLUSTRATION À FOURNIR	dossier d'email, Gerber RS-274-X, PCBDOC etc.
AIRE DE SERVICE	Dans le monde entier, globalement.
