Stratifié haute fréquence Rogers RO3210 DK10.2 et PCB multicouche personnalisé construit sur un cœur de 0,508 mm RO3210+0,2 mm RO4450F PP

Description de produit

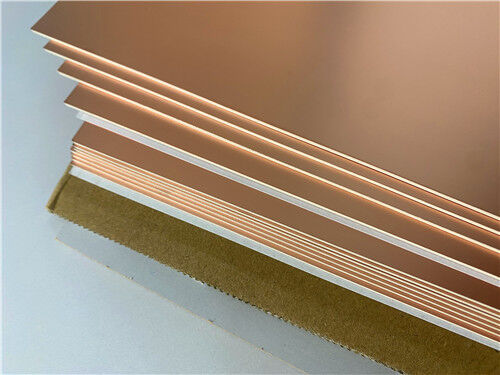

Lorsque la conception exige une constante diélectrique élevée, de faibles pertes et la robustesse mécanique d'un renfort en verre tissé, le laminé RO3210 de Rogers Corporation offre une combinaison convaincante. Faisant partie de la série RO3200™, ce composite PTFE renforcé de fibre de verre tissée et chargé de céramique a été conçu comme une extension de la série RO3000® avec une caractéristique distinctive : une stabilité mécanique améliorée.

Les laminés de la série RO3200 combinent la douceur de surface d'un laminé PTFE non tissé, permettant des tolérances de gravure de pistes plus fines, avec la rigidité d'un laminé PTFE en verre tissé. Cela les rend bien adaptés aux constructions multicouches où la stabilité dimensionnelle et des trous métallisés fiables sont essentiels. Le RO3210 offre une constante diélectrique de 10,2 avec un facteur de dissipation de 0,0027, et peut être fabriqué en utilisant des techniques de traitement standard des circuits imprimés en PTFE. Le matériau est fabriqué sous un système qualité certifié ISO 9002.

Applications

1. Circuits micro-ondes et RF – Filtres, coupleurs et réseaux d'adaptation
2. Antennes patch – Réduction de la taille des éléments grâce à un Dk élevé
3. Antennes réseau à balayage électronique – Performances stables sur tous les éléments
4. Communications par satellite – Fonctionnement fiable dans des environnements exigeants
5. Systèmes radar – Frontaux radar au sol et aéroportés
6. Constructions multicouches – Conception de circuits stripline et multicouches fiables
7. Amplificateurs de puissance et combineurs – Dk élevé pour des réseaux de combinaison de puissance compacts

Fabrication de PCB personnalisés sur RO3210

En tant que fabricant spécialisé de circuits imprimés haute fréquence, nous proposons des services de fabrication complets utilisant le Rogers RO3210 et d'autres matériaux avancés. La spécification suivante détaille une mise en œuvre multicouche représentative à 4 couches :

Détails de construction du PCB :

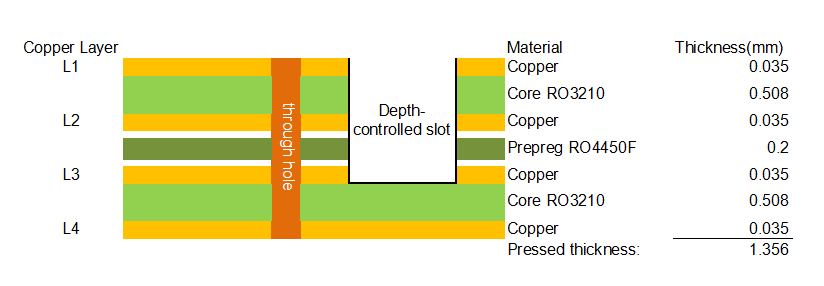

Configuration de l'empilement :

Avantages du matériau

Avec un Dk de 10,2, le RO3210 permet une réduction significative de la taille des circuits RF et micro-ondes. Cela en fait un excellent choix pour les antennes patch, les filtres et autres composants où l'empreinte est primordiale, et où un Dk plus élevé permet de réduire les dimensions du circuit.

La caractéristique distinctive de la série RO3200 est une stabilité mécanique améliorée par rapport à la série RO3000. Le renfort en fibre de verre tissée offre une rigidité et une stabilité dimensionnelle, rendant le matériau bien adapté aux constructions de cartes multicouches où le gauchissement et l'enregistrement sont des préoccupations.

Le RO3210 combine la douceur de surface d'un laminé PTFE non tissé avec la rigidité d'un laminé PTFE en verre tissé. Cette surface lisse permet des tolérances de gravure de pistes plus fines, prenant en charge des exigences de trace/espace serrées et un contrôle d'impédance constant.

Un facteur de dissipation de 0,0027 est faible pour un matériau avec une constante diélectrique aussi élevée, garantissant une efficacité acceptable dans les antennes et les filtres miniaturisés.

Le RO3210 peut être associé au préimprégné RO4450F (comme démontré dans l'empilement à 4 couches ci-dessus) pour construire des constructions multicouches fiables. Le matériau peut être fabriqué en utilisant des techniques de traitement standard des circuits imprimés en PTFE, avec des modifications mineures.

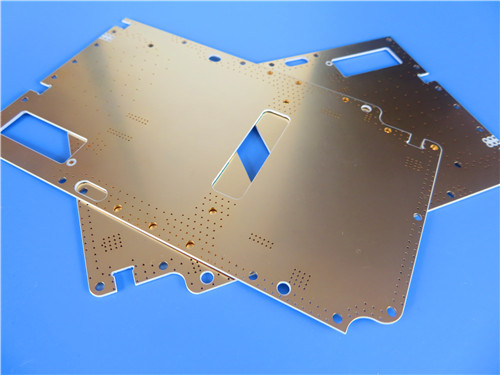

La mise en œuvre de PCB démontrée comprend des fentes à profondeur contrôlée, permettant un contrôle précis de l'exposition diélectrique et permettant une fonctionnalité mécanique et électrique unique dans la carte finie.

Les laminés de la série RO3200 sont fabriqués sous un système qualité certifié ISO 9002, garantissant une qualité et une fiabilité constantes.

Qualité et disponibilité

Toutes les cartes sont fabriquées conformément aux normes de qualité IPC-Classe-2, garantissant une fiabilité robuste pour les applications commerciales, industrielles et de défense. Un test électrique à 100 % est effectué avant l'expédition pour garantir l'intégrité fonctionnelle.

Notre capacité de production s'étend à une disponibilité mondiale, avec un support logistique et d'expédition flexible pour les exigences de prototypes et de volumes. Nous offrons des délais d'exécution rapides et des prix compétitifs tout en maintenant un contrôle de processus strict.

Pour toute demande concernant les empilements personnalisés, les configurations multicouches utilisant le préimprégné RO3210 et RO4450F, les fentes à profondeur contrôlée, les finitions de surface alternatives (argent, or, ENIG) ou d'autres exigences, veuillez contacter notre équipe d'ingénierie commerciale – nous sommes prêts à répondre à vos besoins en circuits imprimés haute fréquence.
