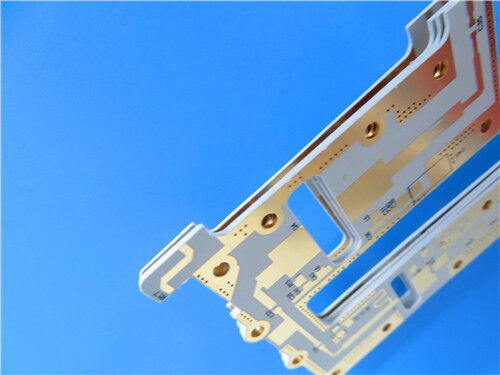

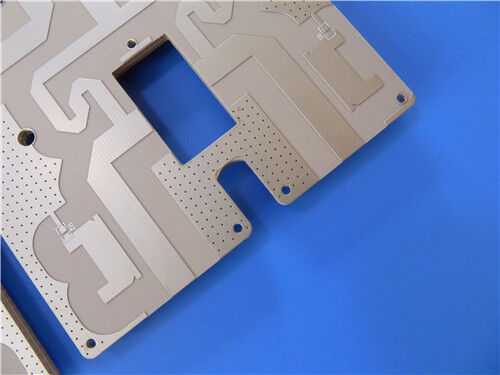

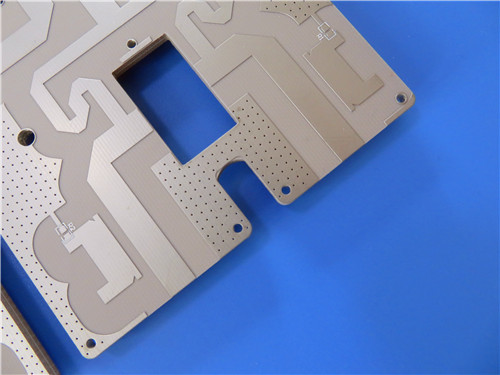

Stratifié haute fréquence Rogers CLTE-MW avec une épaisseur de noyau de matériau de 0,102 mm PCB CLTE-MW double face avec placage d'or pur pour la 5G et d'autres applications millimétriques

Description de produit

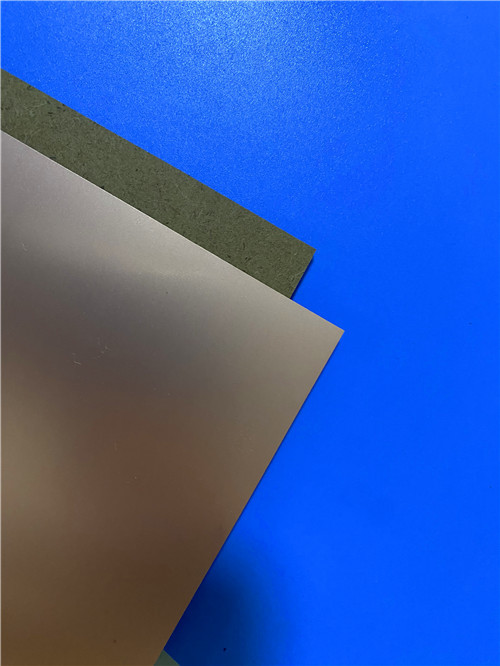

À mesure que la 5G et les systèmes à ondes millimétriques évoluent vers des fréquences plus élevées, l’espacement entre le signal et la masse devient un paramètre de conception critique, exigeant souvent des épaisseurs diélectriques de quelques millimètres seulement. LeStratifié CLTE-MWdepuisSociété Rogersest conçu spécifiquement pour ces applications à épaisseur limitée, offrant un matériau haute performance et rentable disponible en sept options d'épaisseur de 3 à 10 mils.

Les stratifiés CLTE-MW sont renforcés avec du verre étalé qui, associé à une charge élevée en charges, contribue à minimiser les effets du tissage du verre à haute fréquence sur la propagation des ondes électromagnétiques. Cette construction unique garantit un espacement idéal signal-terre pour la 5G et d'autres applications à ondes millimétriques, tout en maintenant de faibles pertes et une excellente fiabilité des trous traversants plaqués.

Propriétés clés en un coup d'œil (CLTE-MW) :

Présentation de la série CLTE

La famille plus large de stratifiés CLTE™ a prouvé une excellente stabilité dimensionnelle et un faible CTE planaire, offrant des performances constantes pour les résistances intégrées, parmi les variations les plus faibles disponibles pour les stratifiés à base de PTFE. Les stratifiés CLTE sont utilisés depuis longtemps avec Resistor Foil et sont disponibles avec une gamme complète de types de revêtement, notamment du cuivre électrodéposé, traité inversement, une feuille de cuivre laminée, etc.

Propriétés clés en un coup d'œil (CLTE) :

La série CLTE offre un faible CTE sur l'axe Z de 20 ppm/°C pour une fiabilité élevée des trous traversants plaqués, une stabilité constante diélectrique avec les changements de température et une fixation réduite des contraintes sur les dispositifs actifs en céramique. Il est disponible avec un support en métal lourd (aluminium, laiton et cuivre) et peut être conçu de manière fiable avec des réseaux de résistances intégrés.

Applications

CLTE-MW et la série CLTE sont conçus pour les applications haute fréquence exigeantes, avec des applications typiques comprenant :

1. -Communications commerciales et avionique
2. -Applications militaires/aérospatiales
3. -Réseaux d'alimentation micro-ondes
4. -Structures électroniques sensibles à la phase
5. -Systèmes de communication par satellite
6. -Composants passifs (coupleurs, filtres et baluns)

Fabrication de PCB personnalisés sur CLTE-MW

En tant que fabricant spécialisé de cartes de circuits imprimés haute fréquence, nous proposons des services de fabrication complets utilisant Rogers CLTE-MW et d'autres matériaux avancés. La spécification suivante détaille une implémentation représentative ultra-mince à 2 couches :

Détails de construction du PCB :

Sept options d'épaisseur pour une flexibilité de conception :

CLTE-MW est disponible en sept options d'épaisseur de 3 à 10 mils, garantissant un espacement idéal signal-terre pour la 5G et d'autres applications à ondes millimétriques. Cette flexibilité permet aux concepteurs d'optimiser l'impédance et les caractéristiques de propagation des lignes de transmission sans compromettre les performances électriques.

Renforcement du verre étalé :
Le renforcement du verre étalé, combiné à une charge élevée en charges, permet de minimiser les effets du tissage du verre à haute fréquence sur la propagation des ondes électromagnétiques. Cela réduit les variations d'impédance et l'asymétrie, ce qui est particulièrement important dans les circuits à grande vitesse et haute fréquence.

Tangente à faible perte :
Une tangente de perte de 0,0015 à 10 GHz permet des conceptions à faibles pertes pour les applications à ondes millimétriques, prenant en charge une transmission efficace des signaux dans les systèmes de communication 5G et par satellite.

Excellente fiabilité des trous traversants plaqués :
Le faible CTE sur l'axe Z de 30 ppm/°C offre une excellente fiabilité des trous traversants plaqués, même dans les constructions ultra fines permises par CLTE-MW.

Bonne dissipation de la chaleur :
Avec une conductivité thermique de 0,42 W/(m·K), le CLTE-MW offre une bonne dissipation thermique dans les conceptions agressives, permettant un fonctionnement fiable dans des environnements thermiquement difficiles.

Capacité de construction ultra fine :
L'épaisseur finie de 0,2 mm démontrée ici (noyau de 0,102 mm + 2 × 35 μm de cuivre) montre l'adéquation du matériau aux applications présentant de sévères limitations d'épaisseur dues à des contraintes physiques ou électriques. Cela rend le CLTE-MW idéal pour les systèmes RF compacts et légers.

Finition de surface en or pur :
La finition de surface en or pur offre une excellente conductivité, résistance à la corrosion et capacité de liaison des fils, essentielles pour les circuits RF et micro-ondes de haute fiabilité.

Qualité et disponibilité

Toutes les cartes sont fabriquées conformément aux normes de qualité IPC-Class-2, garantissant une fiabilité robuste pour les applications commerciales, industrielles et liées à la défense. Des tests électriques à 100 % sont effectués avant expédition pour garantir l’intégrité fonctionnelle.

Notre capacité de production s'étend à une disponibilité mondiale, avec un support logistique et d'expédition flexible pour les exigences en matière de prototypes et de volumes. Nous offrons un délai d'exécution rapide et des prix compétitifs tout en maintenant un contrôle strict des processus.

Pour toute demande concernant les empilements personnalisés, les épaisseurs alternatives dans leGamme CLTE-MW (3 à 10 mils), configurations de la série CLTE, support en métal lourd (aluminium, laiton, cuivre), les réseaux de résistances intégrés ou d'autres exigences, veuillez contacter notre équipe d'ingénierie commerciale. Nous sommes prêts à répondre à vos exigences en matière de circuits imprimés haute fréquence.
