Description de produit
Avec le développement de la technologie de communication électronique, la fréquence de communication devient de plus en plus élevée, et la transmission du signal haute fréquence,il faut utiliser une constante diélectrique basse (Dk)Ces matériaux sont constitués de cyanate et de matériaux à haute fréquence tels que le polytétrafluoroéthylène / les matériaux à base de céramique (PTFE/Céramique),hydrocarbures/matériaux à base de céramique (hydrocarbone/céramique)Habituellement, ces matériaux sont chers.
La réduction des coûts est un moyen important pour les clients d'améliorer la compétitivité des produits.les clients adoptent la structure stratifiée de matériaux mixtes dans la conception de la structure des PCB, c'est-à-dire que la couche de signal nécessaire utilise des matériaux à haute fréquence pour répondre aux besoins de transmission du signal.que nous appelons une planche hybride.
Matériau à haute fréquence disponible (Core)
Résultats de l'analyse
4 mil (0,1 mm) 8 mil (0,203 mm)
6.6mil (0.168mm) 12mil (0.3mm) Pour les produits de base
10 mil (0,254 mm) 20 mil (0,508 mm)
13.3mil (0,338mm) 32mil (0,813mm) Il est temps d'aller voir
20 mil (0,508 mm) 60 mil (1,524 mm)
30 mil (0,762 mm)
60 mil (1,524 mm)

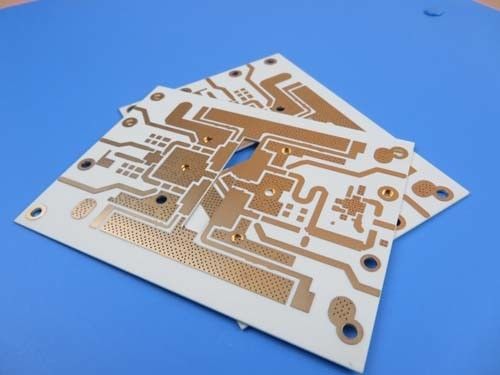

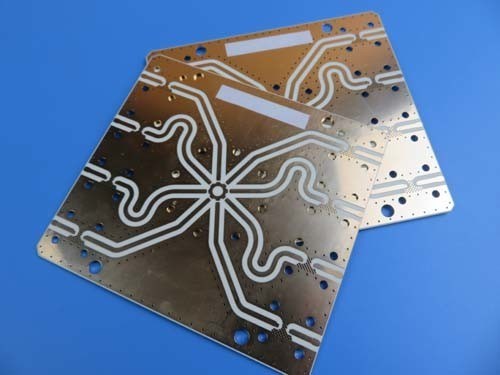

Cas de PCB: PCB hybride composé de PWB construit sur 10 mil RO4350B + FR4 avec voie aveugle
(Les cartes de circuits imprimés sont des produits sur mesure, l'image et les paramètres indiqués sont uniquement à titre de référence)
Description générale
Il s'agit d'un type de PCB hybride construit sur RO4350B et FR-4 avec 6 couches d'empilement pour l'application de l'antenne radar..Le concepteur veut une carte de circuit imprimé RO4350B double face combinée avec une carte de circuit imprimé à 4 couches. Les 2 types de PCB ont leur propre perceuse, de sorte que le PCB final devient un PCB à 6 couches avec blind via.Au sujet de la presseLe matériau de base est fabriqué à partir d'ITEQ IT-158 et de Rogers 10mil RO4350B.toute la carte fournissant une seule pièce par panneauIls sont fabriqués selon IPC 6012 Classe 2 en utilisant les données fournies par Gerber.
Caractéristiques et avantages
l'amélioration des performances SI par rapport aux piles avec toutes les cartes FR4;
Réduction des coûts par rapport à l'empilement avec des matériaux à faible perte;
Excellente planéité de surface pour les composants montés en CSP afin de réduire le taux de défaillance lors de l'assemblage et de la soudure;
Une soudabilité élevée, aucune contrainte des cartes de circuits imprimés et moins de contamination de la surface des PCB;
Des vendeurs expérimentés et un service clientèle qualifié;
Aucune quantité minimale de commande et échantillon peu coûteux;
Se concentrer sur la production à faible ou moyen volume;
Prototype à mise au point rapide;
La certification ISO9001, ISO14001, TS16949, UL est délivrée;
Application du projet
Splitter, combinateur d'émetteur, radiofréquence, amplificateur monté sur tour
Paramètre et feuille de données
| Taille du PCB |
75 x 110 mm = 1 PCS |
| Type de plaque |
PCB multicouches |
| Nombre de couches |
6 couches |
| Composants montés à la surface |
Je suis désolé. |
| Par des composants perforés |
Je ne veux pas. |
| REMISSION de couche |
Couche de cuivre ------- 35um ((1 oz) + couche de plaque TOP |
| Déléctrique RO4350B 0,254 mm (10 mil) |
| Le cuivre ------- 35um ((1 oz) |
| |
Pour les pièces de rechange, la valeur de l'échantillon doit être égale ou supérieure à: |
| |
Coiffure en cuivre ------ 35um (1 oz) |
| |
FR-4 0,25 mm |
| |
Coiffure en cuivre ------ 35um (1 oz) |
| |
PP 0,21 mm |
| |
Cobre ----- 35um (1 oz) |
| |
Déléctrique RO4350B 0,254 mm (10 mil) |
| |
Couche de cuivre ------- 35um ((1 oz) + couche BOT en tôle |
| La mise en œuvre de l'accord |
|
| Trace minimale et espace: |
4 mil / 5 mil |
| Les trous minimaux et maximaux: |
0.3 mm / 2,0 mm |
| Nombre de trous différents: |
12 |
| Nombre de trous: |
167 |
| Nombre de fentes fraîches: |
0 |
| Nombre de coupures internes: |
3 |
| Contrôle de l'impédance: |
Je ne veux pas |
| Nombre de doigts en or: |
0 |
| Matériel du tableau |
|
| Époxyde de verre: |
RO4350B Tg280°C, é < 3.48, Rogers Corp. FR-4 IT158 |
| Foil final extérieur: |
1.5 oz |
| Pour les feuilles finales: |
1 oz |
| Hauteur finale du PCB: |
10,8 mm ± 0,18 mm |
| Décapage et revêtement |
|
| Finition de surface |
Ours par immersion |
| Masque de soudure Appliquer à: |
TOP, 12 microns au minimum |
| Couleur du masque de soudure: |
Vert, PRS-2000GT600D, fourni par Taiyo. |
| Type de masque à soudure: |
LPSM |
| Contour/coupe |
Routage |
| Marquage |
|
| Côté de la légende du composant |
Le TOP |
| Couleur de la légende du composant |
Blanc, IJR-4000 MW300, marque Taiyo |
| Nom ou logo du fabricant: |
Marqué sur le tableau dans un chef d'orchestre et une zone libre à jambes |
| VIA |
Plaqué à travers le trou (PTH), taille minimale 0,3 mm. Blind par L1-L2, L3-L6 |
| Classification de la flammabilité |
Le type de véhicule doit être conforme à la norme UL 94-V0. |
| Tolérance à la dimension |
|
| Dimension du contour: |
0.0059 " |
| Plaquage des panneaux: |
0.0029 " |
| Tolérance de forage: |
0.002 " |
| Testez |
Test électrique à 100% avant expédition |
| Type d'œuvre d'art à fournir |
fichier électronique, Gerber RS-274-X, PCBDOC etc. |
| ZONE de service |
Dans le monde entier. |
Politique de qualité
Bicheng a développé une série de procédures et d'approches de gestion pour s'assurer que les PCB sont conformes aux exigences des clients, y compris la sélection des fournisseurs,inspection des travaux en cours (WIP), inspection des livraisons sortantes et service à la clientèle, etc.
Évaluation et vérification des fournisseurs
Les fournisseurs doivent être évalués par Bicheng. En outre, Bicheng évaluera et classera les fournisseurs chaque année pour garantir que les matériaux fournis répondent aux exigences de Bicheng.Bicheng développe continuellement ses fournisseurs et les supervise pour améliorer leur gestion de la qualité et de l'environnement basée sur les systèmes ISO9001 et ISO14001.
Évaluation du contrat
Bicheng examinera et vérifiera les exigences du client pour s'assurer que nous avons la capacité de satisfaire les exigences du client, y compris les spécifications,livraison et autres demandes avant l'acceptation d'une commande.
Rédaction, vérification et contrôle des données de fabrication.
Lorsque les données de conception et les spécifications des clients sont fournies à notre département du marché, Bicheng doit vérifier toutes les exigences.,une instruction de fabrication (MI) est générée selon le processus de fabrication réel et les technologies pour le département de fabrication comme base de la fabrication réelle.Le MI doit être examiné par des ingénieurs indépendants et des ingénieurs de la QA avant sa publication..
Contrôle de la qualité des matériaux entrants
Nous avons mis en place une série de procédures d'inspection strictes et des instructions pour contrôler les matériaux entrants.divers instruments et appareils d'inspection précis garantissent la capacité de juger du bien matériel ou nonNous émettons du matériel selon le principe du premier arrivé, et nous émettons une alerte pour le matériel qui atteindra la durée de conservation afin de nous assurer que le matériel est épuisé avant sa date d'expiration.
Contrôle du processus de production
Instruction de fabrication correcte (MI), gestion et maintenance complète des équipements et contrôle des processus, inspection et surveillance strictes des WIP ainsi que formation au travail,Toutes ces choses permettent de contrôler le processus de fabrication..
Contrôle final et inspection
Tous les PCB doivent passer par le test ouvert et court ainsi que l'inspection visuelle après avoir passé les tests physiques spécifiés.machines d'essai volant à sonde pour garantir que chaque PCB est testé à 100%.
Audit de la livraison du produit
Nous avons mis en place un département spécialisé en QQF pour inspecter les produits PCB selon les spécifications et les exigences du client par échantillonnage.
La FQA doit également effectuer un audit à 100% des produits d'emballage et d'expédition de l'entrepôt, y compris le numéro du produit, le numéro du client, la quantité du produit, l'adresse d'expédition, etc. avant expédition.
Service à la clientèle
Nous mettons en place une équipe de service à la clientèle professionnelle pour communiquer de manière proactive avec les clients et traiter les commentaires des clients en temps opportun.Nous nous concentrons fortement sur les besoins des clients et pour comprendre les demandes des clients, en temps opportun pour ajuster la politique du service à la clientèle et les exigences des produits PCB.
