Description de produit
Tout comme son nom l'indique, la haute fréquence est que la fréquence est relativement élevée, se réfère généralement à la fréquence de >= 300 MHz (c'est-à-dire la longueur d'onde <= 1m), c'est-à-dire la bande de radiofréquence habituelle.L'onde électromagnétique de fréquence >= 1 GHz est appelée micro-ondes..
Fréquences typiques pour les applications sans fil:
* Actuel mobile: 0,9 GHz à 2 GHz
* Systèmes 3G: 2,5 GHz
* Bluetooth: 2,5 GHz
* GPS: 12,6 GHz
* LMDS: 24 GHz et 40 GHz
* Automobile: 77 GHz
Marché: RFID, communications sans fil, station de base et antenne, amplificateur, produits, électronique grand public.
La carte de circuit imprimé à haute fréquence ou PCB à micro-ondes fait référence à la carte de circuit imprimé fabriquée sur la plaque enduite de cuivre du substrat à haute fréquence (micro-ondes).panneaux multicouches et structure mixte.
La structure mixte comprend un substrat spécial de haute performance, une plaque de PP + une plaque de performance ordinaire et une plaque de pressage mixte de PP; un substrat à haute fréquence + un substrat FR4 ordinaire;Substrate à haute fréquence + base métallique, etc..

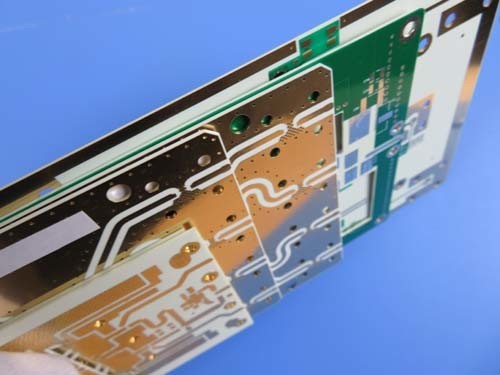

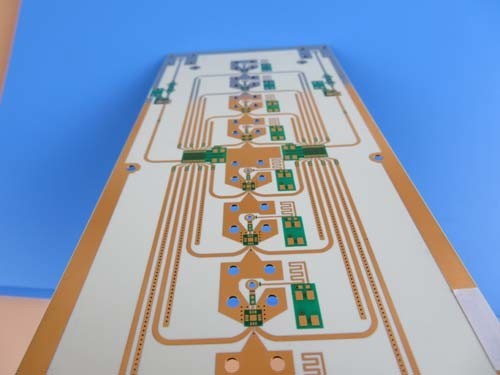

Le boîtier de PCB: PCB haute fréquence. 10 mil RO4350B carte de circuit.
(Les cartes de circuits imprimés sont des produits sur mesure, l'image et les paramètres indiqués sont uniquement à titre de référence)
Description générale
Il s'agit d'un type de PCB double face construit sur un substrat RO4350B de 10 millimètres avec une Tg de 280°C pour l'application de booster de signal mobile.3 mm d'épaisseur finie avec sérigraphie blanche sur masque de soudure vert et or d'immersion sont plaqués sur les tamponsLe matériau de base est fourni par Rogers Corp., le panneau entier fournit 1 par panneau. Ils sont fabriqués selon IPC 6012 classe 2 en utilisant les données fournies par Gerber. Chaque panneau est emballé pour expédition.
Caractéristiques et avantages
La constante diélectrique (DK) est faible et stable, de sorte que la transmission du signal est bonne sans délai;
La caractéristique d'une faible perte diélectrique rend la perte de signal à un niveau inférieur, ce qui rend la transmission du signal de l'ensemble de l'équipement excellente;
un faible coefficient thermique de la constante diélectrique;
Faible expansion de l'axe Z;
Le procédé SMT est résistant au soudage par reflux, résistant au retraitement;
Une bonne résistance à l'oxydation et une bonne dissipation thermique;
Répondre à vos besoins en PCB, du prototype à la production en série;
16000 mètres carrés d'atelier;
Livraison à temps: >98%
Taux de plaintes des clients: < 1%
Application du projet
Émetteur RF, antenne multi-coupleurs, identification RF, amplificateur du tronc
Paramètre et feuille de données
| Taille du PCB |
120 x 75 mm = 1 PCS |
| Type de plaque |
PCB à double face |
| Nombre de couches |
2 couches |
| Composants montés à la surface |
Je suis désolé. |
| Par des composants perforés |
Je suis désolé. |
| REMISSION de couche |
le cuivre ------- 18um ((0,5 oz) + couche de plaque TOP |
| Pour les appareils à commande numérique |
| le cuivre ------- 18um ((0,5 oz) + plaque BOT |
| La mise en œuvre de l'accord |
|
| Trace minimale et espace: |
9 mil / 4 mil |
| Les trous minimaux et maximaux: |
00,25 mm / 1,0 mm |
| Nombre de trous différents: |
3 |
| Nombre de trous: |
92 |
| Nombre de fentes fraîches: |
0 |
| Nombre de coupures internes: |
0 |
| Contrôle de l'impédance: |
Je ne veux pas |
| Nombre de doigts en or: |
0 |
| Matériel du tableau |
|
| Époxyde de verre: |
RO4350B Tg280°C, é < 3.48Vous avez une idée? |
| Foil final extérieur: |
10,0 oz |
| Pour les feuilles finales: |
N/A |
| Hauteur finale du PCB: |
0.3 mm ± 0.1 |
| Décapage et revêtement |
|
| Finition de surface |
Ours par immersion |
| Masque de soudure Appliquer à: |
TOP et BOT 12 microns minimum |
| Couleur du masque de soudure: |
Vert, PSR-2000GT600D, fourni par Taiyo. |
| Type de masque à soudure: |
LPSM |
| Contour/coupe |
Routage |
| Marquage |
|
| Côté de la légende du composant |
Le TOP et le BOT. |
| Couleur de la légende du composant |
Blanc, IJR-4000 MW300, marque Taiyo |
| Nom ou logo du fabricant: |
Marqué sur le tableau dans un chef d'orchestre et une zone libre à jambes |
| VIA |
Plaqué à travers le trou (PTH), taille minimale 0,25 mm. |
| Classification de la flammabilité |
Le type de véhicule doit être conforme à la norme UL 94-V0. |
| Tolérance à la dimension |
|
| Dimension du contour: |
0.0059 " |
| Plaquage des panneaux: |
0.0029 " |
| Tolérance de forage: |
0.002 " |
| Testez |
Test électrique à 100% avant expédition |
| Type d'œuvre d'art à fournir |
fichier électronique, Gerber RS-274-X, PCBDOC etc. |
| ZONE de service |
Dans le monde entier. |
