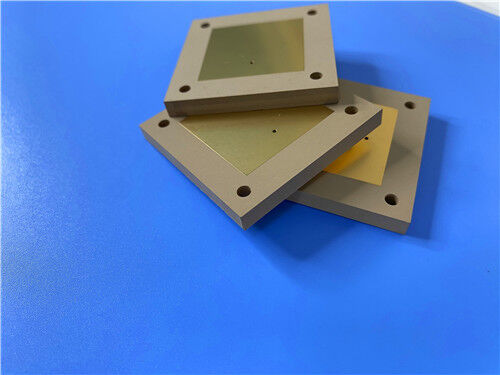

TP960 DK9.6 Stratifié haute fréquence composé de céramique et de résine d'oxyde de polyphénylène (PPO) et de PCB thermoplastique personnalisé de 1 mm avec EPIG

Description de produit

Pour une compacité et une fiabilité élevéesConceptions RFLe stratifié à haute fréquence TP960 de Wangling, qui nécessite une constante diélectrique élevée et une excellente performance à basse température, offre une combinaison convaincante de propriétés.La série TP est un matériau thermoplastique à haute fréquence unique dans l'industrie, avec une couche diélectrique composée decéramiquesetOxyde de polyphénylène (PPO) résineLa constante diélectrique est réglée avec précision en réglant le rapport entre la céramique et la résine PPO,et le procédé de production spécialisé donne d'excellentes performances diélectriques et une fiabilité élevée.

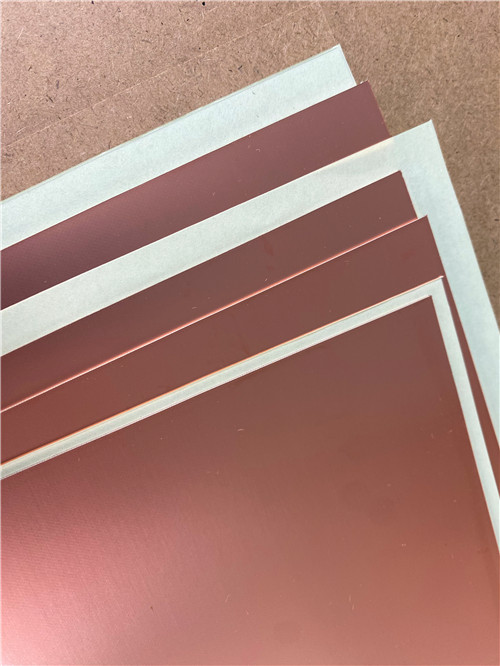

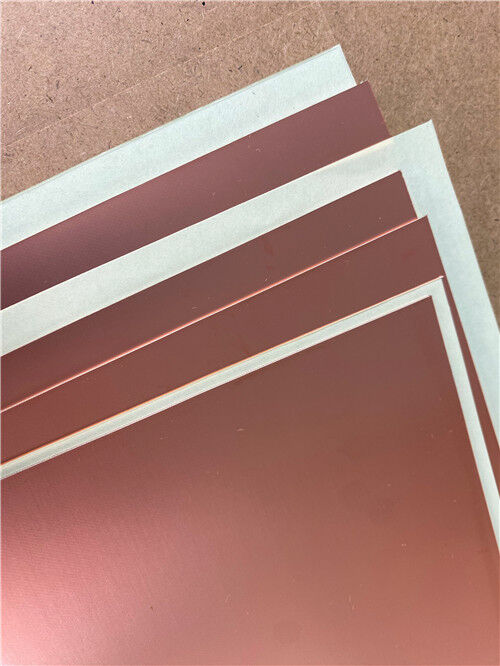

LeSérie TPoffre une plage exceptionnellement large de constantes diélectriques allant de 3 à 25, avec des valeurs communes dont 3.0, 4.4, 6.0, 6.15, 9.2, 9.6, 9.8, 10.2Le matériau est disponible en trois configurations:TP(surface lisse et non recouverte),Le TP-1d'une épaisseur n'excédant pas 50 mmLe TP-2(en cuivre à double face).

TP960caractéristiques aconstante diélectrique de 9.6, ce qui en fait un excellent candidat pour les conceptions d'antennes miniaturisées où la réduction de la taille physique est essentielle.La résistance aux rayonnements le rendent idéal pour des applications exigeantes, y compris la navigation BeiDou., des systèmes de missiles, une technologie de fusible et des antennes compactes.

Les tailles de panneau standard comprennent 150×150mm, 160×160mm, 200×200mm et 170×240mm, avec des tailles personnalisées disponibles.Dk ≤ 102, l'épaisseur minimale est de 0,5 mm; pourDk > 10.2, l'épaisseur minimale est de 0,8 mm.

Propriétés clés:

Applications

Les stratifiés TP960 sont bien adaptés à un large éventail d'applications à haute fréquence, notamment:

1. Systèmes mondiaux de navigation par satellite BeiDou et autres constellations GNSS
2. Systèmes de transport de missiles Compact, robuste RF avant-extrémités
3. Technologie des fusibles “ Circuits RF miniaturisés et fiables

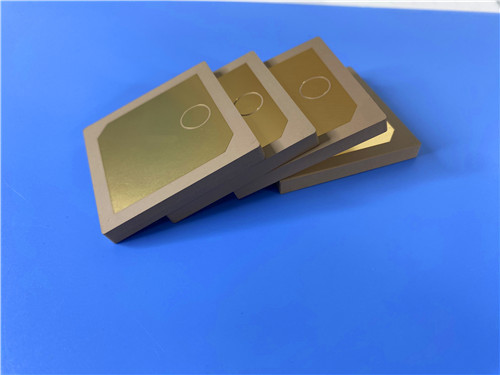

4. Antennes miniaturisées Dk élevé permet une réduction significative de la taille
5. Électronique aérospatiale et de défense Résistance aux radiations et faible dégazage
6. Circuits RF et micro-ondes Stable Dk pour des performances constantes

Fabrication de PCB sur mesure sur TP960

En tant que fabricant spécialisé de circuits imprimés à haute fréquence, nous offrons des services de fabrication complets utilisant Wangling TP960 et d'autres matériaux de pointe.La spécification suivante détaille une mise en œuvre représentative de PCB rigides à double face.:

Détails de la construction du PCB:

Les avantages matériels

Constante diélectrique haute et contrôlée avec précision:
Le TP960 offre une constante diélectrique de 9,6 ± 0,19 à 10 GHz avec une tolérance de ± 2%.et les réseaux de correspondance peuvent être considérablement réduits par rapport aux matériaux à faible teneur en Dk, ce qui rend le TP960 idéal pour les applications à espace restreint.

Faible perte diélectrique:
Avec un facteur de dissipation de 0,0012 à 10 GHz, le TP960 minimise l'atténuation du signal dans les lignes de transmission.assurer des performances cohérentes sur les bandes sans fil communes.

Pas de renforcement en fibre de verre:
La série TP ne contient pas de renforcement en fibres de verre.éliminer l'effet de fibre de verre qui peut provoquer des variations de la constante diélectrique et fournir des performances électriques plus homogènes.

Excellente performance à basse température:
Le TP960 peut être utilisé en continu de -100°C à +150°C, avec des caractéristiques particulièrement excellentes à basse température.y compris les environnements à haute altitude et spatiaux.

Résistance aux rayonnements et faible dégagement:
Le matériau présente une résistance aux rayonnements et des propriétés de dégazage faibles, essentielles pour les applications spatiales et de défense où la dégradation et la contamination des matériaux doivent être minimisées.

Très faible absorption d'humidité:
Avec une absorption d'humidité de seulement 0,01%, le TP960 maintient des propriétés électriques stables même dans des environnements humides, un attribut essentiel pour les applications extérieures et les environnements difficiles.

Adhésion et usinabilité supérieures:
L'adhérence entre la feuille de cuivre et le diélectrique est plus fiable que les films déposés sous vide sur des substrats céramiques.et le fraisage sont tous possiblesCette méthode réduit considérablement les coûts de transformation et augmente le rendement.

Note de traitement:
Le TP960 est un matériau thermoplastique et doit être traité en conséquence.les feuilles de collage à basse température doivent être choisies en tenant compte de la faisabilitéLe matériau n'est pas adapté à l'essai thermique à 260°C ni au soudage par ondes.La soudure par reflux n'est généralement pas recommandée; si elle est réalisée, la température maximale réglée ne doit pas dépasser 200°C, en tenant pleinement compte de la faisabilité et de la stabilité.

Qualité et disponibilité

Toutes les cartes sont fabriquées conformément aux normes de qualité IPC-Classe 2, garantissant une fiabilité robuste pour les applications commerciales, industrielles et liées à la défense.Des essais électriques à 100% sont effectués avant expédition pour garantir l'intégrité fonctionnelle.

Notre capacité de production s'étend à la disponibilité dans le monde entier, avec un support flexible pour l'expédition et la logistique pour les besoins de prototype et de volume.Nous offrons un retour rapide et des prix compétitifs tout en maintenant un contrôle strict du processus.

Pour les demandes de stockage personnalisé, tailles de panneaux, feuilles de cuivre alternatives ou autres configurations,S'il vous plaît contacter notre équipe d'ingénierie des ventes nous sommes prêts à soutenir vos exigences de carte de circuit imprimé haute fréquence.
