Description de produit
Une brève introduction
Tout comme son nom l'indique, la haute fréquence est que la fréquence est relativement élevée, se réfère généralement à la fréquence de >= 300 MHz (c'est-à-dire la longueur d'onde <= 1m), c'est-à-dire la bande de radiofréquence habituelle.L'onde électromagnétique de fréquence >= 1 GHz est appelée micro-ondes..
Fréquences typiques pour les applications sans fil:
* Actuel mobile: 0,9 GHz à 2 GHz
* Systèmes 3G: 2,5 GHz
* Bluetooth: 2,5 GHz
* GPS: 12,6 GHz
* LMDS: 24 GHz et 40 GHz
* Automobile: 77 GHz
Marché: RFID, communications sans fil, station de base et antenne, amplificateur, produits, électronique grand public.
La carte de circuit imprimé à haute fréquence ou PCB à micro-ondes fait référence à la carte de circuit imprimé fabriquée sur la plaque enduite de cuivre du substrat à haute fréquence (micro-ondes).panneaux multicouches et structure mixte.
La structure mixte comprend un substrat spécial de haute performance, une plaque de PP + une plaque de performance ordinaire et une plaque de pressage mixte de PP; un substrat à haute fréquence + un substrat FR4 ordinaire;Substrate à haute fréquence + base métallique, etc..

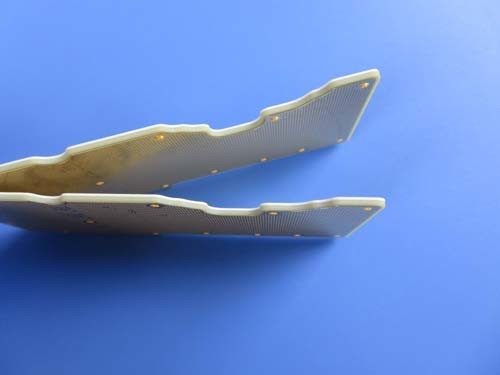

Cas de PCB: Les cartes PCB micro-ondes construites sur RO4350B 10 mil avec l'or d'immersion
(Les cartes de circuits imprimés sont des produits sur mesure, l'image et les paramètres indiqués sont uniquement à titre de référence)
Description générale
Il s'agit d'un type de PCB à haute fréquence à double face construit sur un substrat de 10 millimètres RO4350B pour l'application d'antenne.C'est une finition en or immersion sans masque de soudure.Il est fabriqué selon la classe 2 IPC 6012 en utilisant les données fournies par Gerber.
Caractéristiques et avantages
La constante diélectrique (DK) est faible et stable, de sorte que la transmission du signal est bonne sans délai.
Bonne résistance à haute température et à basse température.
La résistance à la chaleur, la résistance aux produits chimiques, la résistance à l'impact et la résistance au décollement sont bonnes.
Le procédé SMT est résistant au soudage par reflux, résistant au retraitement en raison des plaquettes d'or.
La livraison est à temps, avec un taux de livraison de 98%.
L'ensemble du processus de fabrication est totalement contrôlé.
Pas de MOQ, faible coût pour les prototypes et les échantillons.
Conforme à la norme UL
Taux de plaintes des clients: < 1%
Application du projet
Émetteur, Variocoupler, émetteur numérique, antenne 3G
Paramètre et feuille de données
| Taille du PCB |
10 x 37 mm = 1 vers le haut |
| Type de plaque |
PCB à double face |
| Nombre de couches |
2 couches |
| Composants montés à la surface |
Je suis désolé. |
| Par des composants perforés |
- Je ne sais pas. |
| REMISSION de couche |
le cuivre ------- 35um ((1 once) + couche TOP en tôle |
| Pour les appareils à commande numérique |
| le cuivre ------- 35um ((1 oz) + plaque BOT |
| La mise en œuvre de l'accord |
|
| Trace minimale et espace: |
80,8 mil / 10,5 mil |
| Les trous minimaux et maximaux: |
Je ne veux pas |
| Nombre de trous différents: |
Je ne veux pas |
| Nombre de trous: |
Je ne veux pas |
| Nombre de fentes fraîches: |
0 |
| Nombre de coupures internes: |
0 |
| Contrôle de l'impédance: |
Je ne veux pas |
| Nombre de doigts en or: |
0 |
| Matériel du tableau |
|
| Époxyde de verre: |
RO4350B Tg280°C, é < 3.48Vous avez une idée? |
| Foil final extérieur: |
1.5 oz |
| Pour les feuilles finales: |
N/A |
| Hauteur finale du PCB: |
0.3 mm ± 0.1 |
| Décapage et revêtement |
|
| Finition de surface |
Or par immersion, 87% |
| Masque de soudure Appliquer à: |
N/A |
| Couleur du masque de soudure: |
N/A |
| Type de masque à soudure: |
N/A |
| Contour/coupe |
Routage |
| Marquage |
|
| Côté de la légende du composant |
N/A |
| Couleur de la légende du composant |
N/A |
| Nom ou logo du fabricant: |
N/A |
| VIA |
- Je ne sais pas. |
| Classification de la flammabilité |
Le type de véhicule doit être conforme à la norme UL 94-V0. |
| Tolérance à la dimension |
|
| Dimension du contour: |
0.0059 " |
| Plaquage des panneaux: |
0.0029 " |
| Tolérance de forage: |
0.002 " |
| Testez |
Test électrique à 100% avant expédition |
| Type d'œuvre d'art à fournir |
fichier électronique, Gerber RS-274-X, PCBDOC etc. |
| ZONE de service |
Dans le monde entier. |
