Description de produit
Brève introduction
Le matériau de circuit haute fréquence RO4350B est un stratifié hydrocarboné/céramique renforcé de verre (pas de PTFE) conçu pour les applications commerciales à grand volume et sensibles aux performances. Actuellement, les circuits imprimés RO4350B double face et multicouches sont disponibles chez Bicheng. Les circuits imprimés RO4350B double face d'épaisseurs de 10 mils (0,254 mm), 20 mils (0,508 mm), 30 mils (0,762 mm) et 60 mils (1,524 mm) sont les plus vendus. Nous proposons des prototypes, des petites séries et des services de production en volume.
Avantages
1) Excellentes performances haute fréquence grâce à une faible tolérance diélectrique et de faibles pertes ;
2) Excellente stabilité dimensionnelle.
3) Faible coefficient thermique de la constante diélectrique ;
4) Faible expansion dans l'axe Z ;
5) Faible coefficient d'expansion dans le plan ;
6) Propriétés électriques stables par rapport à la fréquence ;
Applications
1) Atténuateur, induction de grille automatique ;
2) LNB pour satellites de diffusion directe ;
3) Antenne microbande, spectre étalé ;
4) Antennes de stations de base cellulaires et microbandes et amplificateurs de puissance ;
5) Étiquettes d'identification RF
6) Systèmes de communication à spectre étalé
7) Amplificateur de tronc, module diviseur, etc.

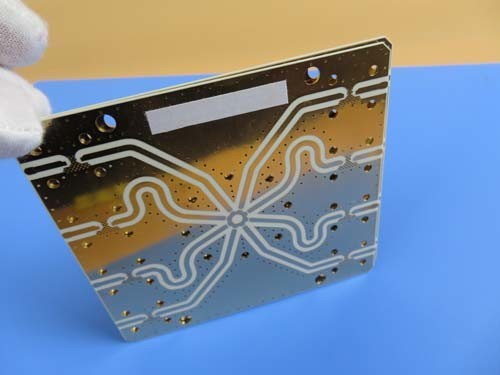

Boîtier de circuit imprimé : Circuit imprimé RO4350B | Circuit imprimé haute fréquence nu | Circuit imprimé 0,3 mm | PWB à immersion dorée
(Les circuits imprimés sont des produits fabriqués sur mesure, la photo et les paramètres affichés sont à titre indicatif uniquement)
Description générale
Il s'agit d'un type de circuit imprimé double face construit sur un substrat RO4350B de 10 mils avec une température de transition vitreuse (Tg) de 280°C pour l'application d'antenne. Son épaisseur finie est de 0,3 mm avec une sérigraphie blanche sur un masque de soudure vert et une immersion dorée sur les pastilles. Le matériau de base est utilisé de Rogers Corp., l'ensemble de la carte est fourni à raison de 1 pièce par panneau. Ils sont fabriqués selon la norme IPC 6012 Classe 2 en utilisant les données Gerber fournies. Chaque lot de 100 panneaux est emballé pour expédition.
Caractéristiques et avantages
Le coefficient de température de la constante diélectrique est parmi les plus bas de tous les matériaux de circuit imprimé, ce qui le rend idéal pour les applications sensibles à la température ;
La délamination de la feuille de cuivre ne sera pas causée par les changements de froid et de chaud en raison de la cohérence avec le coefficient de dilatation thermique de la feuille de cuivre ;
La réduction de la perte de signal dans les applications haute fréquence répond aux besoins de développement de la technologie de communication ;
Faible coefficient d'expansion dans le plan ;
Excellente stabilité dimensionnelle ;
Produits et fabrication certifiés par des organisations autorisées ;
Certifié UL, ISO14001, TS16949 ;
Service ponctuel ;
Plus de 15 ans d'expérience dans les circuits imprimés ;
Application
Radio UHF, diviseur de puissance, stations relais, antenne de station de base
Paramètres et fiche technique
| TAILLE DU CIRCUIT IMPRIMÉ |
160 x 70 mm = 1 pièce |
| TYPE DE CARTE |
Circuit imprimé double face |
| Nombre de couches |
2 couches |
| Composants montés en surface |
OUI |
| Composants traversants |
OUI |
| AGENCEMENT DES COUCHES |
cuivre ------- 18um (0,5 oz) + plaquage COUCHE SUPÉRIEURE |
| RO4350B 0,254 mm |
| cuivre ------- 18um (0,5 oz) + plaquage COUCHE INFÉRIEURE |
| TECHNOLOGIE |
|
| Piste et espace minimum : |
4 mil / 15 mil |
| Trous minimum / maximum : |
0,254 mm / 4,0 mm |
| Nombre de trous différents : |
4 |
| Nombre de trous de perçage : |
125 |
| Nombre de fentes fraisées : |
0 |
| Nombre de découpes internes : |
0 |
| Contrôle d'impédance : |
non |
| Nombre de connecteurs plaqués or : |
0 |
| MATÉRIAU DE LA CARTE |
|
| Époxy verre : |
RO4350B Tg280°C, er<3,48, Rogers Corp. |
| Feuille externe finale : |
1,0 oz |
| Feuille interne finale : |
N/A |
| Hauteur finale du circuit imprimé : |
0,3 mm ±0,1 |
| PLAQUAGE ET REVÊTEMENT |
|
| Finition de surface |
Immersion dorée |
| Masque de soudure appliqué sur : |
TOP 12 microns minimum, fond interdit. |
| Couleur du masque de soudure : |
Vert, PSR-2000GT600D, fourni par Taiyo. |
| Type de masque de soudure : |
LPSM |
| CONTour/DÉCOUPE |
Fraisage |
| MARQUAGE |
|
| Côté de la légende des composants |
TOP |
| Couleur de la légende des composants : |
Blanc, IJR-4000 MW300, marque Taiyo |
| Nom ou logo du fabricant : |
Marqué sur la carte dans une zone conductrice et une zone libre |
| VIA |
Trou métallisé (PTH), taille minimale 0,2 mm. Via encapsulé. |
| INDICE DE COMBUSTIBILITÉ |
Approbation UL 94-V0 MIN. |
| TOLÉRANCE DIMENSIONNELLE |
|
| Dimension extérieure : |
0,0059" |
| Plaquage de la carte : |
0,0029" |
| Tolérance de perçage : |
0,002" |
| TEST |
Test électrique à 100 % avant expédition |
| TYPE DE FICHIER ARTWORK À FOURNIR |
e-mail, Gerber RS-274-X, PCBDOC, etc. |
| ZONE DE SERVICE |
Mondial, Global. |
