Description du produit

Introduction

Dans le monde exigeant de l’aérospatiale, de la défense et des communications haute fréquence, la performance et la fiabilité des matériaux sont primordiales. Le F4BTMS265 de Taizhou Wangling Insulation Material Factory représente une avancée significative dans la technologie composite à base de PTFE. Faisant partie de la série F4BTMS, le successeur amélioré de la famille F4BTM, ce matériau combine les avantages d'un renfort en fibre de verre ultra-mince et ultra-fin avec un remplissage en céramique élevé pour offrir des performances électriques, thermiques et mécaniques exceptionnelles.





Le F4BTMS265 offre une constante diélectrique de 2,65 avec un facteur de dissipation ultra faible, ce qui le rend idéal pour les applications sensibles à la phase, les circuits micro-ondes et les systèmes aérospatiaux où l'intégrité du signal et la stabilité dimensionnelle sont essentielles. Sa construction unique minimise « l'effet fibre de verre » sur la propagation des ondes électromagnétiques tout en conservant une excellente stabilité dimensionnelle, un équilibre que les matériaux PTFE en fibre de verre tissés traditionnels ont du mal à atteindre.





Cet article fournit un aperçu complet des propriétés du stratifié F4BTMS265, un exemple détaillé de conception de PCB à 2 couches et des informations clés sur l'approvisionnement pour les ingénieurs et les professionnels des achats.



Qu'est-ce que le F4BTMS265 et quelles sont ses spécifications Dk, Df, CTE et Aerospace PCB? 0



Qu'est-ce que le stratifié F4BTMS265 ?

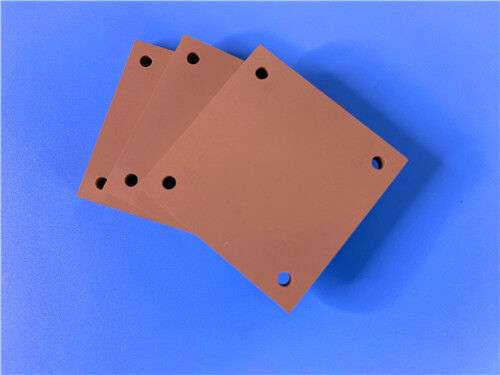

Le F4BTMS265 est un substrat composite PTFE (polytétrafluoroéthylène) haute performance de la série F4BTMS fabriqué par Taizhou Wangling Insulation Material Factory. Le matériau représente une avancée technologique par rapport à la précédente série F4BTM, avec une formulation avancée qui combine :



Tissu en fibre de verre ultra fin et ultra fin – Renfort minimal qui réduit « l'effet fibre de verre »



Remplissage à haute teneur en céramique – De grandes quantités de nano-céramiques spéciales uniformément réparties mélangées à de la résine PTFE



Traitement optimisé – Techniques de fabrication exclusives pour une cohérence supérieure





Différenciateur clé : effet fibre de verre minimisé avec stabilité améliorée

Contrairement aux matériaux PTFE en fibre de verre tissés traditionnels, le F4BTMS265 utilise un tissu en fibre de verre ultra-fin et ultra-fin comme renfort. Cette approche unique :



Minimise « l'effet fibre de verre » – Réduit l'anisotropie diélectrique et la non-uniformité lors de la propagation des ondes électromagnétiques



Réduit la perte diélectrique – Atteint un facteur de dissipation ultra faible par rapport au verre tissé PTFE conventionnel



Améliore la stabilité dimensionnelle – Maintient une excellente stabilité mécanique malgré une teneur minimale en verre



Réduit l'anisotropie X/Y/Z – Propriétés électriques plus isotropes que les matériaux en verre tissé traditionnels



Augmente la fréquence utilisable – Performances stables jusqu'à 40 GHz et au-delà





Fiabilité de niveau aérospatial

Le F4BTMS265 est conçu pour les applications aérospatiales et de défense les plus exigeantes, avec :



Excellente résistance aux radiations – Propriétés électriques et physiques stables après exposition à l’irradiation



Faible dégazage – Répond aux exigences de dégazage sous vide pour les applications spatiales



Large plage de températures de fonctionnement – ​​-55°C à +260°C



Faible absorption d'humidité – 0,025 % pour des performances stables dans les environnements humides





Propriétés du stratifié F4BTMS265

Propriété Conditions d'essai Unités Valeur typique
Propriétés électriques
Constante diélectrique (typique) 10 GHz 2,65
Constante diélectrique (conception) 10 GHz 2,65
Tolérance constante diélectrique ±0,04
Facteur de dissipation 10 GHz 0,0012
  20 GHz 0,0014
  40 GHz 0,0018
Coefficient de température de Dk (TCDk) -55°C à 150°C ppm/°C -88
Résistance au pelage (1 oz de cuivre RTF) N/mm >1,8
Résistivité volumique Normale MΩ·cm ≥1 × 10⁸
Résistivité superficielle Normale ≥1 × 10⁸
Résistance électrique (direction Z) kV/mm >34
Tension de claquage (direction XY) kV >42
Propriétés thermiques
CTE (axe X) -55°C à 288°C ppm/°C 15
CTE (axe Y) -55°C à 288°C ppm/°C 20
CTE (axe Z) -55°C à 288°C ppm/°C 72
Contrainte thermique 260°C, 10 s, 3 cycles Pas de délaminage
Conductivité thermique Direction Z W/(m·K) 0,36
Température de fonctionnement à long terme °C -55 à +260
Propriétés mécaniques et physiques
Absorption d'humidité 20 ± 2°C, 24 heures % 0,025
Densité Température ambiante g/cm³ 2.26
Inflammabilité UL-94 V-0
Composition du matériau PTFE + Fibre de verre ultra fine + Céramique





Perte ultra-faible sur toute la fréquence

Le F4BTMS265 démontre des performances exceptionnelles à faible perte sur une large plage de fréquences :

Fréquence Facteur de dissipation
10 GHz 0,0012
20 GHz 0,0014
40 GHz 0,0018



Cette caractéristique de perte ultra faible rend le F4BTMS265 idéal pour les applications sensibles à la phase où l'intégrité du signal doit être maintenue sur de longs trajets de transmission.





Excellente stabilité de fréquence (jusqu'à 40 GHz)

Le F4BTMS265 maintient une constante diélectrique stable et de faibles valeurs de perte jusqu'à 40 GHz, ce qui le rend adapté pour :



Antennes sensibles à la phase – Performances de phase stables sur toute la fréquence



Circuits hyperfréquences – Impédance et intégrité du signal constantes



Systèmes radar – Performances fiables dans les applications militaires exigeantes





Stabilité de la température

Avec un TCDk de -88 ppm/°C de -55°C à 150°C, le F4BTMS265 offre :



Performances de phase stables – Variation minimale de la constante diélectrique en fonction de la température



Fonctionnement fiable – Performances électriques constantes dans des environnements extrêmes



Large plage de fonctionnement – ​​-55 °C à +260 °C pour une utilisation à long terme





Faible CTE pour la stabilité dimensionnelle

Les valeurs CTE du F4BTMS265 (15/20/72 ppm/°C en X/Y/Z) fournissent :



Excellente stabilité dimensionnelle – Critique pour les conceptions multicouches et haute densité



PTH fiables – Contrainte thermique réduite sur les trous métallisés



Enregistrement cohérent – ​​Maintient l’alignement à travers les cycles de température





Résumé des fonctionnalités et des avantages

Fonctionnalité Avantage
Renfort en fibre de verre ultra fin et ultra fin « Effet fibre de verre » minimisé ; anisotropie réduite; perte diélectrique inférieure
Remplissage élevé en céramique Stabilité dimensionnelle améliorée ; propriétés thermiques et mécaniques améliorées
Dk de 2,65 ± 0,04 Tolérance stricte ; excellente cohérence d'un lot à l'autre
Df ultra-faible (0,0012 à 10 GHz) Excellente intégrité du signal ; faible perte de transmission
Performances stables jusqu'à 40 GHz Convient aux applications micro-ondes, radar et sensibles à la phase
TCDk de -88 ppm/°C Constante diélectrique stable en température ; performances de phase fiables
CTE de 15/20/72 ppm/°C Excellente stabilité dimensionnelle ; PTH fiables
Résistance aux radiations Performance stable après exposition à l'irradiation ; qualifié pour l'espace
Faible dégazage Répond aux exigences de dégazage sous vide pour les applications spatiales
Faible absorption d'humidité (0,025%) Performances stables dans les environnements humides
Température de fonctionnement à long terme (-55°C à +260°C) Convient aux environnements extrêmes
Inflammabilité UL 94 V-0 Sécurité certifiée pour les applications critiques
Feuille de cuivre RTF à faible rugosité (standard) Perte de conducteur réduite ; excellente résistance au pelage (>1,8 N/mm)
Traitement PTFE standard Compatible avec les techniques standard de fabrication de PCB en PTFE





Offres standards

Le F4BTMS265 et la série F4BTMS sont disponibles dans une large gamme d'épaisseurs, de tailles de panneaux et d'options de revêtement en cuivre.

Épaisseur (mm) Épaisseur (milles) Tolérance (mm) Tolérance (mil)
0,127 5 ±0,0127 ±0,5
0,254 10 ±0,02 ±1,0
0,508 20 ±0,03 ±1,19
0,635 25 ±0,04 ±1,58
0,762 30 ±0,04 ±1,58
0,787 30.1 ±0,04 ±1,58
1.016 40 ±0,05 ±2,0
1.27 50 ±0,05 ±2,0
1,5 59 ±0,06 ±2,5
1.524 60 ±0,06 ±2,5
1.575 62 ±0,06 ±2,5
2.03 80 ±0,08 ±3,2
2,54 100 ±0,10 ±4,0
3.175 125 ±0,13 ±5,0
4.06 160 ±0,18 ±7,0
5.08 200 ±0,20 ±8,0
6h35 250 ±0,25 ±10,0

Remarque : L'épaisseur minimale est de 0,127 mm. Épaisseurs supplémentaires disponibles par incréments de 0,127 mm. Épaisseurs personnalisées disponibles sur demande.

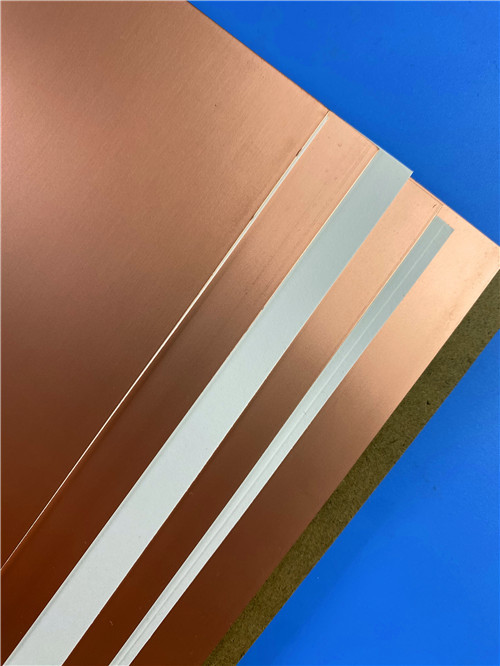

Tailles de panneaux standard et revêtements en cuivre

Paramètre Possibilités
Tailles de panneaux standards 305 × 460 mm (12" × 18")
  460 × 610 mm (18" × 24")
  610 × 920 mm (24" × 36")
  Tailles personnalisées disponibles
Épaisseur du cuivre 0,5 once (18 μm)
  1,0 once (35 μm)
  Autres épaisseurs disponibles sur demande
Types de feuilles de cuivre RTF – Cuivre à faible rugosité (standard)
  Feuille de cuivre à résistance intégrée de 50 Ω (alliage NiP, épaisseur de 0,2 μm, 50 ± 5 Ω/m²)
  Versions plaquées cuivre ou aluminium disponibles





Options à support métallique (F4BTMS265-AL / F4BTMS265-CU)

La série F4BTMS propose également des versions à support métallique pour les applications de blindage ou de dissipation thermique :

Modèle Socle en métal Densité (g/cm³) Conductivité thermique (W/m·K) ETC (ppm/°C) Épaisseur de métal disponible (mm) Taille du panneau (mm)
F4BTMS265-CU Cuivre 8.9 380 17 0,48, 0,98, 1,48, 1,98, 2,98, 3,98 460 × 610
F4BTMS265-AL Aluminium 2.7 180 24   460 × 305



Remarque : Tolérance d'épaisseur du métal : +0,02 / -0,05 mm. Épaisseurs personnalisées disponibles sur demande.

F4BTMS265-AL = F4BTMS265 avec support en aluminium
F4BTMS265-CU = F4BTMS265 avec support en cuivre

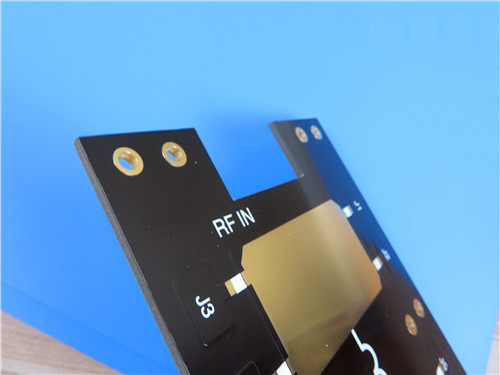

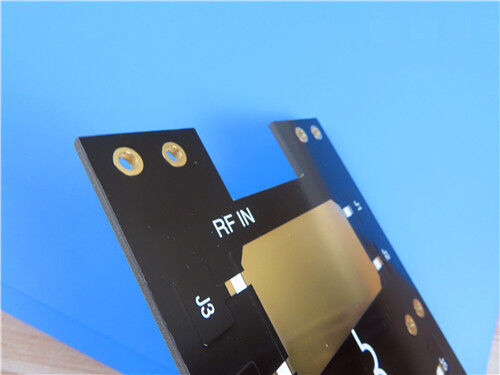

Exemple de conception de PCB à 2 couches utilisant F4BTMS265

Pour démontrer l'application pratique du F4BTMS265, voici un cas complet de conception de PCB rigide à 2 couches.



Qu'est-ce que le F4BTMS265 et quelles sont ses spécifications Dk, Df, CTE et Aerospace PCB? 1



Spécifications de conception de PCB

Paramètre Spécification
Matériau de base F4BTMS265 (Taizhou Wangling)
Nombre de couches rigide 2 couches
Dimensions de la carte 97,00 mm × 76,00 mm par panneau, ±0,15 mm
Trace/Espace minimum 14/14 millièmes
Taille minimale du trou 0,25 mm
Vias aveugles/enterrées Aucun
Poids Cu fini 1 oz (35 μm) toutes les couches
Via l'épaisseur du placage 20 μm
Finition de surface ENIG (Or par immersion au nickel chimique)
Sérigraphie supérieure Blanc
Sérigraphie inférieure Aucun
Masque de soudure supérieur Noir
Masque de soudure inférieur Aucun
Tests électriques 100% avant expédition
Format de l'œuvre Gerber RS-274-X
Norme acceptée IPC-Classe-2
Aire de service Mondial





Observations de conception

Cette carte (97 mm × 76 mm) présente un nombre important de composants (39 composants) avec seulement 2 réseaux, suggérant un module fonctionnel RF ou micro-ondes complexe. Les principales observations comprennent :



Épaisseur diélectrique de 30 mil (0,762 mm) – Épaisseur standard pour les conceptions de circuits imprimés haute fréquence



Masque de soudure noir sur la couche supérieure – Offre protection et cohérence esthétique ; le masque de soudure noir est souvent préféré pour les applications haute fréquence en raison de sa finition mate et de sa réflectivité réduite



Sérigraphie blanche sur la couche supérieure – Marquage clair des composants sur le masque de soudure noir ; améliore l'assemblage et l'inspection



Finition de surface ENIG – Offre une excellente soudabilité et planéité pour les connexions RF



Trace/espacement généreux (14/14 mils) – suggère que la conception peut impliquer des considérations de tension ou de puissance plus élevées, ou peut simplement être une conception RF moins densément peuplée



Nombre élevé de vias (25 vias) – Reflète la nécessité d'une mise à la terre ou d'un blindage fréquent dans une conception à micro-ondes



Faible perte du F4BTMS265 (Df ≈ 0,0012 à 10 GHz) – Critique pour maintenir l'intégrité du signal à hautes fréquences



Conformité IPC-Class-2 – Garantit la fiabilité des applications commerciales de l'aérospatiale et de la défense





Points saillants du processus de fabrication



Traitement standard du PTFE – Le F4BTMS265 peut être fabriqué à l'aide des techniques standard de PCB PTFE



Excellente stabilité dimensionnelle – Le renfort ultra fin en fibre de verre minimise la distorsion pendant le traitement



Capacité de trou dense – Prend en charge une taille de trou minimale de 0,25 mm



Capacité multicouche – Convient aux applications multicouches et de fond de panier



Tests 100 % électriques – Garantit l’intégrité fonctionnelle de chaque carte





Applications typiques



- Équipements aérospatiaux, équipements spatiaux et cabines
- Micro-ondes, RF
- Radar, radar militaire
- Réseaux d'alimentation
- Antennes sensibles à la phase, antennes réseau à commande de phase
- Communications par satellite, et plus encore





Conclusion

Le F4BTMS265 de Taizhou Wangling Insulation Material Factory représente une avancée significative dans la technologie composite à base de PTFE, combinant les avantages d'un renfort en fibre de verre ultra-mince et ultra-fin, d'un remplissage céramique élevé et d'une fiabilité de qualité aérospatiale. Avec une constante diélectrique de 2,65 ± 0,04, un facteur de dissipation de 0,0012 à 10 GHz et des performances stables jusqu'à 40 GHz, le F4BTMS265 offre les performances requises pour les applications micro-ondes, radar et aérospatiales les plus exigeantes.



Les principaux avantages comprennent :



Fiabilité de niveau aérospatial – Résistant aux radiations, faible dégazage, qualifié pour l'espace



Perte ultra faible (Df = 0,0012 à 10 GHz) – Excellente intégrité du signal pour les applications sensibles à la phase



Renfort de verre ultra fin – « effet fibre de verre » minimisé ; anisotropie réduite



Capacité de 40 GHz – Convient aux applications micro-ondes et radar



Excellente stabilité en température – TCDk de -88 ppm/°C de -55°C à 150°C



Faible CTE (15/20/72 ppm/°C) – Excellente stabilité dimensionnelle ; PTH fiables



Faible absorption d'humidité (0,025 %) – Performances stables dans tous les environnements



Alternative rentable – Remplace les matériaux occidentaux similaires par des prix compétitifs



Traitement PTFE standard – Compatible avec les techniques de fabrication standard



Qu'il soit utilisé dans l'électronique des engins spatiaux, les radars militaires ou les systèmes d'antennes sensibles à la phase, le F4BTMS265 constitue une base fiable et performante pour les conceptions de circuits haute fréquence exigeantes.



produits
DéTAILS DES PRODUITS
Qu'est-ce que le F4BTMS265 et quelles sont ses spécifications Dk, Df, CTE et Aerospace PCB?
Nombre De Pièces: 1 PIÈCES
Prix: 0.99-99USD/PCS
Emballage Standard: Emballage
Période De Livraison: 2-10 jours ouvrables
Méthode De Paiement: T/T, Paypal
Capacité D'approvisionnement: 50000 pièces
Les informations détaillées
Lieu d'origine
Chine
Nom de marque
Wangling
Certification
ISO9001
Numéro de modèle
F4BTMS265
Quantité de commande min:
1 PIÈCES
Prix:
0.99-99USD/PCS
Détails d'emballage:
Emballage
Délai de livraison:
2-10 jours ouvrables
Conditions de paiement:
T/T, Paypal
Capacité d'approvisionnement:
50000 pièces
Description du produit

Introduction

Dans le monde exigeant de l’aérospatiale, de la défense et des communications haute fréquence, la performance et la fiabilité des matériaux sont primordiales. Le F4BTMS265 de Taizhou Wangling Insulation Material Factory représente une avancée significative dans la technologie composite à base de PTFE. Faisant partie de la série F4BTMS, le successeur amélioré de la famille F4BTM, ce matériau combine les avantages d'un renfort en fibre de verre ultra-mince et ultra-fin avec un remplissage en céramique élevé pour offrir des performances électriques, thermiques et mécaniques exceptionnelles.





Le F4BTMS265 offre une constante diélectrique de 2,65 avec un facteur de dissipation ultra faible, ce qui le rend idéal pour les applications sensibles à la phase, les circuits micro-ondes et les systèmes aérospatiaux où l'intégrité du signal et la stabilité dimensionnelle sont essentielles. Sa construction unique minimise « l'effet fibre de verre » sur la propagation des ondes électromagnétiques tout en conservant une excellente stabilité dimensionnelle, un équilibre que les matériaux PTFE en fibre de verre tissés traditionnels ont du mal à atteindre.





Cet article fournit un aperçu complet des propriétés du stratifié F4BTMS265, un exemple détaillé de conception de PCB à 2 couches et des informations clés sur l'approvisionnement pour les ingénieurs et les professionnels des achats.



Qu'est-ce que le F4BTMS265 et quelles sont ses spécifications Dk, Df, CTE et Aerospace PCB? 0



Qu'est-ce que le stratifié F4BTMS265 ?

Le F4BTMS265 est un substrat composite PTFE (polytétrafluoroéthylène) haute performance de la série F4BTMS fabriqué par Taizhou Wangling Insulation Material Factory. Le matériau représente une avancée technologique par rapport à la précédente série F4BTM, avec une formulation avancée qui combine :



Tissu en fibre de verre ultra fin et ultra fin – Renfort minimal qui réduit « l'effet fibre de verre »



Remplissage à haute teneur en céramique – De grandes quantités de nano-céramiques spéciales uniformément réparties mélangées à de la résine PTFE



Traitement optimisé – Techniques de fabrication exclusives pour une cohérence supérieure





Différenciateur clé : effet fibre de verre minimisé avec stabilité améliorée

Contrairement aux matériaux PTFE en fibre de verre tissés traditionnels, le F4BTMS265 utilise un tissu en fibre de verre ultra-fin et ultra-fin comme renfort. Cette approche unique :



Minimise « l'effet fibre de verre » – Réduit l'anisotropie diélectrique et la non-uniformité lors de la propagation des ondes électromagnétiques



Réduit la perte diélectrique – Atteint un facteur de dissipation ultra faible par rapport au verre tissé PTFE conventionnel



Améliore la stabilité dimensionnelle – Maintient une excellente stabilité mécanique malgré une teneur minimale en verre



Réduit l'anisotropie X/Y/Z – Propriétés électriques plus isotropes que les matériaux en verre tissé traditionnels



Augmente la fréquence utilisable – Performances stables jusqu'à 40 GHz et au-delà





Fiabilité de niveau aérospatial

Le F4BTMS265 est conçu pour les applications aérospatiales et de défense les plus exigeantes, avec :



Excellente résistance aux radiations – Propriétés électriques et physiques stables après exposition à l’irradiation



Faible dégazage – Répond aux exigences de dégazage sous vide pour les applications spatiales



Large plage de températures de fonctionnement – ​​-55°C à +260°C



Faible absorption d'humidité – 0,025 % pour des performances stables dans les environnements humides





Propriétés du stratifié F4BTMS265

Propriété Conditions d'essai Unités Valeur typique
Propriétés électriques
Constante diélectrique (typique) 10 GHz 2,65
Constante diélectrique (conception) 10 GHz 2,65
Tolérance constante diélectrique ±0,04
Facteur de dissipation 10 GHz 0,0012
  20 GHz 0,0014
  40 GHz 0,0018
Coefficient de température de Dk (TCDk) -55°C à 150°C ppm/°C -88
Résistance au pelage (1 oz de cuivre RTF) N/mm >1,8
Résistivité volumique Normale MΩ·cm ≥1 × 10⁸
Résistivité superficielle Normale ≥1 × 10⁸
Résistance électrique (direction Z) kV/mm >34
Tension de claquage (direction XY) kV >42
Propriétés thermiques
CTE (axe X) -55°C à 288°C ppm/°C 15
CTE (axe Y) -55°C à 288°C ppm/°C 20
CTE (axe Z) -55°C à 288°C ppm/°C 72
Contrainte thermique 260°C, 10 s, 3 cycles Pas de délaminage
Conductivité thermique Direction Z W/(m·K) 0,36
Température de fonctionnement à long terme °C -55 à +260
Propriétés mécaniques et physiques
Absorption d'humidité 20 ± 2°C, 24 heures % 0,025
Densité Température ambiante g/cm³ 2.26
Inflammabilité UL-94 V-0
Composition du matériau PTFE + Fibre de verre ultra fine + Céramique





Perte ultra-faible sur toute la fréquence

Le F4BTMS265 démontre des performances exceptionnelles à faible perte sur une large plage de fréquences :

Fréquence Facteur de dissipation
10 GHz 0,0012
20 GHz 0,0014
40 GHz 0,0018



Cette caractéristique de perte ultra faible rend le F4BTMS265 idéal pour les applications sensibles à la phase où l'intégrité du signal doit être maintenue sur de longs trajets de transmission.





Excellente stabilité de fréquence (jusqu'à 40 GHz)

Le F4BTMS265 maintient une constante diélectrique stable et de faibles valeurs de perte jusqu'à 40 GHz, ce qui le rend adapté pour :



Antennes sensibles à la phase – Performances de phase stables sur toute la fréquence



Circuits hyperfréquences – Impédance et intégrité du signal constantes



Systèmes radar – Performances fiables dans les applications militaires exigeantes





Stabilité de la température

Avec un TCDk de -88 ppm/°C de -55°C à 150°C, le F4BTMS265 offre :



Performances de phase stables – Variation minimale de la constante diélectrique en fonction de la température



Fonctionnement fiable – Performances électriques constantes dans des environnements extrêmes



Large plage de fonctionnement – ​​-55 °C à +260 °C pour une utilisation à long terme





Faible CTE pour la stabilité dimensionnelle

Les valeurs CTE du F4BTMS265 (15/20/72 ppm/°C en X/Y/Z) fournissent :



Excellente stabilité dimensionnelle – Critique pour les conceptions multicouches et haute densité



PTH fiables – Contrainte thermique réduite sur les trous métallisés



Enregistrement cohérent – ​​Maintient l’alignement à travers les cycles de température





Résumé des fonctionnalités et des avantages

Fonctionnalité Avantage
Renfort en fibre de verre ultra fin et ultra fin « Effet fibre de verre » minimisé ; anisotropie réduite; perte diélectrique inférieure
Remplissage élevé en céramique Stabilité dimensionnelle améliorée ; propriétés thermiques et mécaniques améliorées
Dk de 2,65 ± 0,04 Tolérance stricte ; excellente cohérence d'un lot à l'autre
Df ultra-faible (0,0012 à 10 GHz) Excellente intégrité du signal ; faible perte de transmission
Performances stables jusqu'à 40 GHz Convient aux applications micro-ondes, radar et sensibles à la phase
TCDk de -88 ppm/°C Constante diélectrique stable en température ; performances de phase fiables
CTE de 15/20/72 ppm/°C Excellente stabilité dimensionnelle ; PTH fiables
Résistance aux radiations Performance stable après exposition à l'irradiation ; qualifié pour l'espace
Faible dégazage Répond aux exigences de dégazage sous vide pour les applications spatiales
Faible absorption d'humidité (0,025%) Performances stables dans les environnements humides
Température de fonctionnement à long terme (-55°C à +260°C) Convient aux environnements extrêmes
Inflammabilité UL 94 V-0 Sécurité certifiée pour les applications critiques
Feuille de cuivre RTF à faible rugosité (standard) Perte de conducteur réduite ; excellente résistance au pelage (>1,8 N/mm)
Traitement PTFE standard Compatible avec les techniques standard de fabrication de PCB en PTFE





Offres standards

Le F4BTMS265 et la série F4BTMS sont disponibles dans une large gamme d'épaisseurs, de tailles de panneaux et d'options de revêtement en cuivre.

Épaisseur (mm) Épaisseur (milles) Tolérance (mm) Tolérance (mil)
0,127 5 ±0,0127 ±0,5
0,254 10 ±0,02 ±1,0
0,508 20 ±0,03 ±1,19
0,635 25 ±0,04 ±1,58
0,762 30 ±0,04 ±1,58
0,787 30.1 ±0,04 ±1,58
1.016 40 ±0,05 ±2,0
1.27 50 ±0,05 ±2,0
1,5 59 ±0,06 ±2,5
1.524 60 ±0,06 ±2,5
1.575 62 ±0,06 ±2,5
2.03 80 ±0,08 ±3,2
2,54 100 ±0,10 ±4,0
3.175 125 ±0,13 ±5,0
4.06 160 ±0,18 ±7,0
5.08 200 ±0,20 ±8,0
6h35 250 ±0,25 ±10,0

Remarque : L'épaisseur minimale est de 0,127 mm. Épaisseurs supplémentaires disponibles par incréments de 0,127 mm. Épaisseurs personnalisées disponibles sur demande.





Tailles de panneaux standard et revêtements en cuivre

Paramètre Possibilités
Tailles de panneaux standards 305 × 460 mm (12" × 18")
  460 × 610 mm (18" × 24")
  610 × 920 mm (24" × 36")
  Tailles personnalisées disponibles
Épaisseur du cuivre 0,5 once (18 μm)
  1,0 once (35 μm)
  Autres épaisseurs disponibles sur demande
Types de feuilles de cuivre RTF – Cuivre à faible rugosité (standard)
  Feuille de cuivre à résistance intégrée de 50 Ω (alliage NiP, épaisseur de 0,2 μm, 50 ± 5 Ω/m²)
  Versions plaquées cuivre ou aluminium disponibles





Options à support métallique (F4BTMS265-AL / F4BTMS265-CU)

La série F4BTMS propose également des versions à support métallique pour les applications de blindage ou de dissipation thermique :

Modèle Socle en métal Densité (g/cm³) Conductivité thermique (W/m·K) ETC (ppm/°C) Épaisseur de métal disponible (mm) Taille du panneau (mm)
F4BTMS265-CU Cuivre 8.9 380 17 0,48, 0,98, 1,48, 1,98, 2,98, 3,98 460 × 610
F4BTMS265-AL Aluminium 2.7 180 24   460 × 305



Remarque : Tolérance d'épaisseur du métal : +0,02 / -0,05 mm. Épaisseurs personnalisées disponibles sur demande.

F4BTMS265-AL = F4BTMS265 avec support en aluminium
F4BTMS265-CU = F4BTMS265 avec support en cuivre



Exemple de conception de PCB à 2 couches utilisant F4BTMS265

Pour démontrer l'application pratique du F4BTMS265, voici un cas complet de conception de PCB rigide à 2 couches.



Qu'est-ce que le F4BTMS265 et quelles sont ses spécifications Dk, Df, CTE et Aerospace PCB? 1



Spécifications de conception de PCB

Paramètre Spécification
Matériau de base F4BTMS265 (Taizhou Wangling)
Nombre de couches rigide 2 couches
Dimensions de la carte 97,00 mm × 76,00 mm par panneau, ±0,15 mm
Trace/Espace minimum 14/14 millièmes
Taille minimale du trou 0,25 mm
Vias aveugles/enterrées Aucun
Poids Cu fini 1 oz (35 μm) toutes les couches
Via l'épaisseur du placage 20 μm
Finition de surface ENIG (Or par immersion au nickel chimique)
Sérigraphie supérieure Blanc
Sérigraphie inférieure Aucun
Masque de soudure supérieur Noir
Masque de soudure inférieur Aucun
Tests électriques 100% avant expédition
Format de l'œuvre Gerber RS-274-X
Norme acceptée IPC-Classe-2
Aire de service Mondial





Observations de conception

Cette carte (97 mm × 76 mm) présente un nombre important de composants (39 composants) avec seulement 2 réseaux, suggérant un module fonctionnel RF ou micro-ondes complexe. Les principales observations comprennent :



Épaisseur diélectrique de 30 mil (0,762 mm) – Épaisseur standard pour les conceptions de circuits imprimés haute fréquence



Masque de soudure noir sur la couche supérieure – Offre protection et cohérence esthétique ; le masque de soudure noir est souvent préféré pour les applications haute fréquence en raison de sa finition mate et de sa réflectivité réduite



Sérigraphie blanche sur la couche supérieure – Marquage clair des composants sur le masque de soudure noir ; améliore l'assemblage et l'inspection



Finition de surface ENIG – Offre une excellente soudabilité et planéité pour les connexions RF



Trace/espacement généreux (14/14 mils) – suggère que la conception peut impliquer des considérations de tension ou de puissance plus élevées, ou peut simplement être une conception RF moins densément peuplée



Nombre élevé de vias (25 vias) – Reflète la nécessité d'une mise à la terre ou d'un blindage fréquent dans une conception à micro-ondes



Faible perte du F4BTMS265 (Df ≈ 0,0012 à 10 GHz) – Critique pour maintenir l'intégrité du signal à hautes fréquences



Conformité IPC-Class-2 – Garantit la fiabilité des applications commerciales de l'aérospatiale et de la défense





Points saillants du processus de fabrication



Traitement standard du PTFE – Le F4BTMS265 peut être fabriqué à l'aide des techniques standard de PCB PTFE



Excellente stabilité dimensionnelle – Le renfort ultra fin en fibre de verre minimise la distorsion pendant le traitement



Capacité de trou dense – Prend en charge une taille de trou minimale de 0,25 mm



Capacité multicouche – Convient aux applications multicouches et de fond de panier



Tests 100 % électriques – Garantit l’intégrité fonctionnelle de chaque carte





Applications typiques



- Équipements aérospatiaux, équipements spatiaux et cabines
- Micro-ondes, RF
- Radar, radar militaire
- Réseaux d'alimentation
- Antennes sensibles à la phase, antennes réseau à commande de phase
- Communications par satellite, et plus encore





Conclusion

Le F4BTMS265 de Taizhou Wangling Insulation Material Factory représente une avancée significative dans la technologie composite à base de PTFE, combinant les avantages d'un renfort en fibre de verre ultra-mince et ultra-fin, d'un remplissage céramique élevé et d'une fiabilité de qualité aérospatiale. Avec une constante diélectrique de 2,65 ± 0,04, un facteur de dissipation de 0,0012 à 10 GHz et des performances stables jusqu'à 40 GHz, le F4BTMS265 offre les performances requises pour les applications micro-ondes, radar et aérospatiales les plus exigeantes.



Les principaux avantages comprennent :



Fiabilité de niveau aérospatial – Résistant aux radiations, faible dégazage, qualifié pour l'espace



Perte ultra faible (Df = 0,0012 à 10 GHz) – Excellente intégrité du signal pour les applications sensibles à la phase



Renfort de verre ultra fin – « effet fibre de verre » minimisé ; anisotropie réduite



Capacité de 40 GHz – Convient aux applications micro-ondes et radar



Excellente stabilité en température – TCDk de -88 ppm/°C de -55°C à 150°C



Faible CTE (15/20/72 ppm/°C) – Excellente stabilité dimensionnelle ; PTH fiables



Faible absorption d'humidité (0,025 %) – Performances stables dans tous les environnements



Alternative rentable – Remplace les matériaux occidentaux similaires par des prix compétitifs



Traitement PTFE standard – Compatible avec les techniques de fabrication standard



Qu'il soit utilisé dans l'électronique des engins spatiaux, les radars militaires ou les systèmes d'antennes sensibles à la phase, le F4BTMS265 constitue une base fiable et performante pour les conceptions de circuits haute fréquence exigeantes.



Plan du site |  Politique de confidentialité | La Chine est bonne. Qualité PCB nouvellement expédiée par Bicheng Le fournisseur. 2016-2026 Shenzhen Bicheng Electronics Technology Co., Ltd Tout le monde. Les droits sont réservés.
