Laminat haute fréquence WL-CT350: est-ce que ce matériau FR-4 traçable et à faible perte convient à votre PCB d'antenne?

Description de produit

Qu'est-ce que le WL-CT350 ?

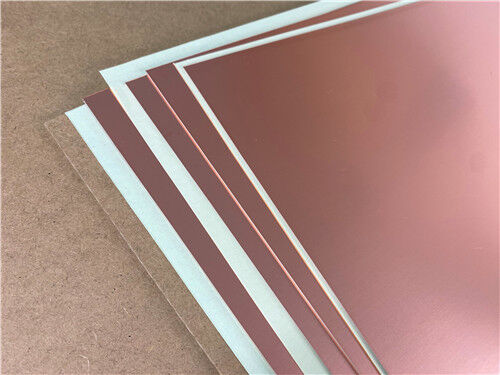

Il s'agit d'un stratifié haute fréquence à base de résine thermodurcissable fabriqué par Taizhou Wangling Insulated Materials Factory. Il fait partie de la série WL-CT. La couche diélectrique est composée de résine hydrocarbonée, de céramique et de tissu en fibre de verre. La constante diélectrique (Dk) est de 3,48 à 10 GHz. Le facteur de dissipation (Df) est de 0,0039 à 10 GHz. Le matériau a une Tg supérieure à 280°C. La conductivité thermique est de 0,70 W/(m·K). Le CTE sur les axes X et Y est de 11 et 14 ppm/°C. Le CTE sur l’axe Z est de 34 ppm/°C. Le matériau peut être traité à l’aide des techniques standard FR-4. C'est plus simple que le traitement du PTFE. Le matériau offre une meilleure stabilité et cohérence dans les circuits.





Quel PCB peut-on construire avec ?

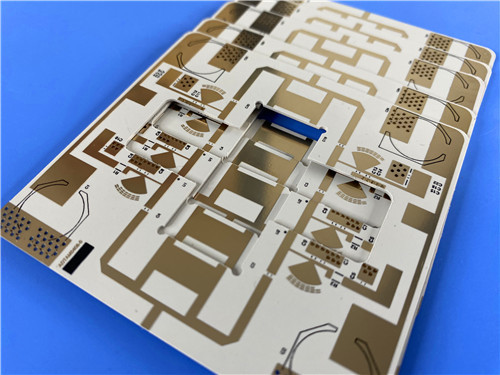

Une solution complète de PCB RF à 2 couches peut être fournie. La carte est basée sur le matériau WL-CT350. L'épaisseur finie est de 0,2 mm. Le poids du cuivre est de 1 oz par couche. L'or par immersion est appliqué comme finition de surface. Aucun masque de soudure n'est appliqué d'un côté ou de l'autre. Une sérigraphie noire est imprimée sur la couche supérieure. La trace et l'espace minimum sont de 6 et 7 mils. La taille minimale du trou est de 0,3 mm. L'épaisseur du placage est de 20 µm. La norme de qualité est IPC classe 2. Cette carte est idéale pour les antennes de stations de base, les antennes satellite, les radars automobiles, les amplificateurs de puissance, les appareils RF et les filtres.





Aperçu des matériaux

Le WL-CT350 est un stratifié haute fréquence à base de résine thermodurcissable. Il est fabriqué par l'usine de matériaux isolants Taizhou Wangling. Il fait partie de la série WL-CT. La couche diélectrique est composée de résine hydrocarbonée, de céramique et de tissu en fibre de verre.





Le matériau offre de faibles performances de perte. Il répond aux exigences des conceptions haute fréquence. Le traitement des PCB peut être effectué à l'aide de techniques similaires aux matériaux FR-4. C'est plus simple que les matériaux PTFE. Une meilleure stabilité et cohérence des circuits sont assurées. Le matériau peut être utilisé comme substitut à des produits étrangers similaires.





L’association de résine hydrocarbonée et de céramiques composites apporte plusieurs avantages :

Excellente faible perte

Résistance aux hautes températures

Stabilité de la température

Faible coefficient de dilatation thermique

Tg élevée supérieure à 280°C





Pourquoi choisir le WL-CT350 plutôt que le PTFE :

Fonctionnalité	WL-CT350 (thermodurci)	Matériaux à base de PTFE
Traitement	Techniques standards FR-4	Techniques spécialisées en PTFE
Via Préparation	Aucune gravure au sodium requise	Une gravure au sodium est souvent nécessaire
Manipulation des panneaux	Manutention rigide et automatisée	Manipulation douce et spécialisée
Stabilité dimensionnelle	Excellent	Bon (avec renfort de verre)
Tg	>280°C	N/A (le PTFE se ramollit)
Liaison par fil	Fiable (thermodurci)	Risque de soulèvement des plaquettes
Coût	Rentable	Plus cher





Fiche technique du WL-CT350​

Propriété	Conditions d'essai	Unité	Valeur du WL-CT350
Constante diélectrique (typique)	10 GHz	—	3,48
Constante diélectrique (conception)	10 GHz	—	3,66
Tolérance NSP	—	—	±0,05
Facteur de dissipation (typique)	2 GHz	—	0,003
	10 GHz	—	0,0039
	20 GHz	—	0,0048
TCDk	-55°C à 150°C	ppm/°C	52
Résistance au pelage (1 oz ED)	—	N/mm	0,85
(1 once RTF)	—	N/mm	0,72
Résistivité volumique	État normal	MΩ·cm	1×10⁹
Résistivité superficielle	État normal	MΩ	4×10⁹
Résistance électrique (direction Z)	5 kW, 500 V/s	kV/mm	31
Tension de claquage (direction X/Y)	5 kW, 500 V/s	kV	30
Axe X CTE	-55°C à 288°C	ppm/°C	11
Axe Y CTE	-55°C à 288°C	ppm/°C	14
Axe Z CTE	-55°C à 288°C	ppm/°C	34
Contrainte thermique	288°C, 10s, 3 fois	—	Pas de délaminage
Absorption d'eau	23,5 ± 2°C, 24 heures	%	0,05
Densité	Température normale	g/cm³	1.9
Température de service à long terme	—	°C	-55 à +260
Conductivité thermique	Direction Z	W/(m·K)	0,7
Valeur PIM (avec cuivre RTF)	—	dBc	≤ -157
Inflammabilité	UL94	Notation	V-0
Tg	—	°C	>280
Td	Début	°C	386
Contenu halogène	—	—	Halogène
Composition	—	—	Hydrocarbure + Céramique + Tissu de Verre





Avantages clés du WL-CT350

Fonctionnalité	Avantage
Dk est 3,48 ±0,05	Une tolérance étroite permet un contrôle d'impédance cohérent
Df est de 0,0039 à 10 GHz	La faible perte minimise l'atténuation du signal dans les circuits micro-ondes
La Tg est >280°C	Résiste à la soudure sans plomb sans déformation
Td est de 386°C	Bonne résistance à la décomposition thermique
TCDk est de 52 ppm/°C	La surchauffe Stable Dk garantit des performances constantes
Le CTE X/Y est de 11/14 ppm/°C	CTE correspond au cuivre ; excellente stabilité dimensionnelle
Le CTE Z est de 34 ppm/°C	Une bonne fiabilité des trous traversants plaqués est assurée
La conductivité thermique est de 0,70 W/(m·K)	La dissipation thermique est améliorée pour les applications de puissance
L'absorption d'humidité est de 0,05 %	Une très faible absorption d'eau garantit des performances stables
La classification UL94 V-0 est atteinte	Le respect de la sécurité incendie est assuré
Processabilité FR-4	Aucun équipement spécialisé requis ; coût de fabrication inférieur
De la résine thermodurcissable est utilisée	Pas de ramollissement lorsqu'il est chauffé ; liaison filaire fiable
La résistance aux radiations est assurée	Convient aux applications aérospatiales
Un faible dégazage est assuré	Convient aux applications spatiales





Variantes de la série WL-CT350 par rapport à la série WL-CT

La série WL-CT offre plusieurs constantes diélectriques. Les options sont répertoriées ci-dessous.

Matériel	Ne fonctionne pas à 10 GHz	Meilleure application
WL-CT300	3	RF général
WL-CT330	3.3	RF et micro-ondes
WL-CT338	3.38	RF haute fréquence
WL-CT348	3,48	RF, antennes, radar automobile
WL-CT410	4.1	Exigences Dk plus élevées
WL-CT615	6h15	Applications à haut DK





Champs d'application

- Antennes de station de base et antennes satellite.

- Radars, capteurs et systèmes de navigation automobiles.

- Amplificateurs de puissance.

- Têtes satellites haute fréquence.

- Appareils et filtres RF.

- Antennes WIMAX et antennes distribuées.

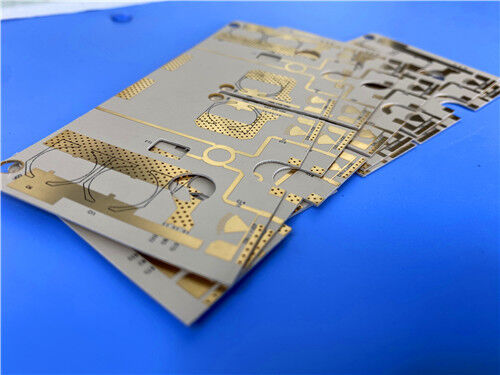

PCB RF personnalisé à 2 couches – Spécifications complètes

Une solution PCB RF complète à 2 couches peut être fournie sur la base du WL-CT350. Les spécifications sont indiquées ci-dessous.





Spécifications de la carte

Spécification	Détail
Type de carte	PCB RF à 2 couches
Matériau de base	WL-CT350 (noyau de 0,102 mm / 4 mil)
Épaisseur du panneau fini	0,2 mm
Poids en cuivre fini	1 oz (35 µm) par couche
Dimensions de la carte	56,8 × 78,09 mm (1 pièce)
Tolérance dimensionnelle	±0,15 mm
Trace/Espace minimum	6/7 millièmes
Taille minimale du trou	0,3 mm
Via l'épaisseur du placage	20 µm
Finition de surface	Immersion Or (ENIG)
Masque de soudure supérieur	Non
Masque de soudure inférieur	Non
Sérigraphie supérieure	Noir
Sérigraphie inférieure	Non
Classement CIB	Classe 2
Format de l'œuvre	Gerber RS-274-X
Essai	Test 100 % électrique (avant expédition)
Disponibilité	Mondial





Principaux avantages de cette conception de PCB

Fonctionnalité	Avantage
Une conception RF à 2 couches est utilisée	Une mise en œuvre simple et rentable du circuit RF est obtenue
Un noyau WL-CT350 (0,102 mm) est utilisé	Faible perte (0,0039), Dk stable (3,48) et transformabilité FR-4
Planche fine de 0,2 mm	Une conception ultra légère et compacte est obtenue
6/7 mil de trace et d'espace sont utilisés	Des circuits RF fins et haute densité peuvent être produits
Aucun masque de soudure n'est utilisé d'un côté ou de l'autre	Le poids et le coût sont réduits ; Les performances RF sont optimisées
La finition dorée par immersion est appliquée	Excellente soudabilité ; résistance à l'oxydation; surface plane
20 µm via placage sont utilisés	Des connexions traversantes plaquées fiables sont assurées
La qualité IPC Classe 2 est respectée	Les normes de qualité commerciales et industrielles sont satisfaites
Un test électrique à 100 % est effectué	L'intégrité fonctionnelle est garantie avant expédition







Q1 : Quelle est la constante diélectrique du WL-CT350 ?

Le Dk typique est de 3,48 à 10 GHz et 23°C. La conception Dk est de 3,66 à 10 GHz. La tolérance Dk est de ±0,05.





Q2 : Comment le WL-CT350 se compare-t-il aux matériaux PTFE ?

Le WL-CT350 est un matériau hydrocarboné thermodurcissable. Il offre des performances haute fréquence similaires à celles du PTFE. Cependant, il peut être traité en utilisant les techniques standards FR-4. Aucun équipement spécialisé n'est requis. Cela réduit les coûts de fabrication et les délais de livraison. Il offre également une meilleure stabilité dimensionnelle et fiabilité.





Q3 : Quelle est la température de fonctionnement maximale du WL-CT350 ?

La température de service à long terme est de -55°C à +260°C. La Tg est supérieure à 280°C. Cela garantit des performances stables lors du soudage sans plomb. Il garantit également la fiabilité dans les environnements à haute température.





Q4 : Quelles options de feuille de cuivre sont disponibles pour le WL-CT350 ?

Deux options de feuille de cuivre sont disponibles :



Cuivre ED – adapté aux applications générales



Cuivre RTF – offre de meilleures performances PIM (≤ -157 dBc), une perte de conducteur plus faible et une gravure plus précise



Le cuivre RTF ajoute environ 0,018 mm (0,7 mil) à l'épaisseur diélectrique.





Prêt à commencer ?

Le stratifié brut WL-CT350 peut être fourni. Des variantes avec support en aluminium sont également disponibles. Des PCB RF à 2 couches entièrement fabriqués avec une finition dorée par immersion peuvent être fabriqués.



Contactez-nous aujourd'hui pour :

Échantillonnage et tests de matériaux

Aide à la conception de circuits RF

Calcul d'impédance et assistance à la conception

Cotation des PCB et examen DFM

Support technique pour votre application spécifique
