F4BM245 DK2.45 Stratifié PTFE fibre de verre fabrication PCB 2 couches avec feuille de cuivre ED

Description de produit

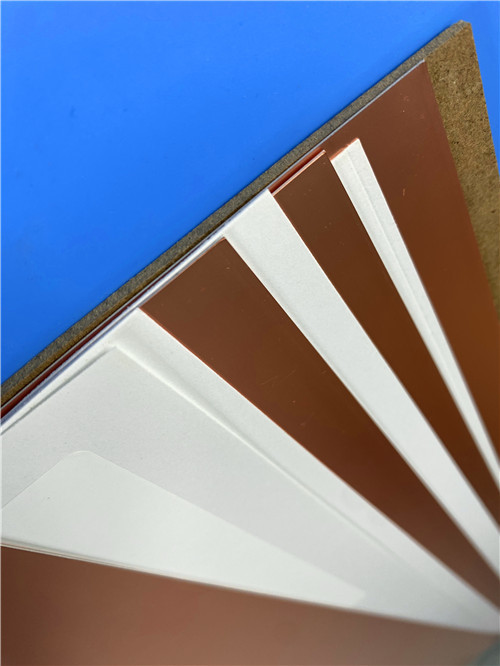

1. Introduction au F4BM245

Le F4BM245 est un stratifié en fibre de verre PTFE de haute performance fabriqué par Taizhou Wangling Insulation Material Factory.Il est produit par un procédé scientifiquement formulé combinant un tissu en fibre de verreComparé à la série F4B antérieure, le F4BM245 offre des performances électriques nettement améliorées,y compris les pertes diélectriques plus faibles, une résistance à l'isolation plus élevée et une stabilité accrue, ce qui en fait un substitut fiable à des produits étrangers similaires.

LeSérie F4BMoffre une large gamme de constantes diélectriques de 2,17 à 3.0Le F4BM245 est spécifiquement équipé d'une constante diélectrique de 2.45, en trouvant un équilibre optimal entre faibles pertes, stabilité dimensionnelle et rentabilité.

Options de feuille de cuivre

Les variantes F4BM et F4BME partagent la même couche diélectrique mais diffèrent par la sélection de la feuille de cuivre:

En ajustant avec précision le rapport entre la résine PTFE et le tissu en fibre de verre, Wangling parvient à un contrôle précis de la constante diélectrique tout en maintenant une faible perte et une stabilité dimensionnelle améliorée.Des valeurs de Dk plus élevées correspondent à une teneur plus élevée en fibre de verre, ce qui se traduit par une meilleure stabilité dimensionnelle, une ETC inférieure, de meilleures performances de dérive de température et une légère augmentation de la perte diélectrique.

2. Principales spécifications techniques (F4BM245)

3. Caractéristiques et avantages

Le F4BM245 offre une combinaison convaincante d'avantages de performance pour les conceptions de circuits haute fréquence:

Plage large de Dk (2.17 ¢ 3.0):Constantes diélectriques sélectionnables et personnalisables pour répondre à diverses exigences de conception.

Facteur de dissipation faible:La perte ultra-faible de 0,0012 @ 10 GHz assure une intégrité du signal élevée et une perte d'insertion minimale.

Option F4BME avec RTF cuivre:Offre d'excellentes performances PIM (≤ -159 dBc), un contrôle de ligne précis et une perte de conducteur réduite pour les applications RF exigeantes.

Stabilité dimensionnelle:Le rapport PTFE/fibre de verre optimisé offre une excellente stabilité dimensionnelle et une faible expansion thermique.

Faible absorption de l'humidité (≤ 0,08%):Maintient des propriétés électriques stables dans un environnement humide.

Résistance aux radiations et faible dégagement:Convient pour les applications aérospatiales et spatiales.

Rating de flammabilité UL 94 V-0:Répond aux exigences de sécurité les plus strictes.

Résultats économiques:Une production de grande envergure de qualité commerciale avec un excellent rapport qualité-prix.

Tailles polyvalentes:Plusieurs tailles de panneaux standard et personnalisés sont disponibles pour optimiser l'utilisation des matériaux et réduire les coûts.

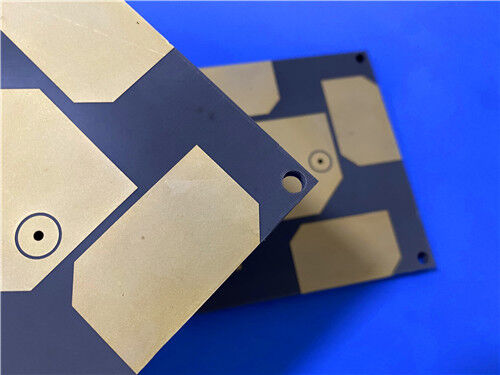

4. Solution de PCB à 2 couches personnalisée sur F4BM245

En tirant parti des propriétés avancées du F4BM245, nous offrons la solution de PCB rigide à deux couches suivante, conçue avec précision.les applications de communication par satellite nécessitant d'excellentes performances électriques et une stabilité mécanique.

Détails de la construction des PCB

Design & Manufacturing Highlights

Épaisseur optimisée:Le noyau de 0,508 mm (20 mil) offre un équilibre idéal entre la rigidité mécanique et les performances électriques pour les conceptions à micro-ondes.

Capacité de fonctionnement:Prend en charge 4/5 mil trace/space et 0,3 mm micro-vias, permettant des circuits denses et à haute fréquence.

Couches de cuivre à faible perte:Le cuivre ED de 1 oz (35 μm) des deux côtés offre une excellente conductivité pour la transmission de signaux RF.

Interconnexions fiables:La finition de surface Immersion Gold assure une surface plane, résistante à l'oxydation et très soudable, soutenant une fixation robuste des composants.

Excellente fiabilité de la PTH:Avec 20 μm par revêtement et CTE à axe Z contrôlé, le PCB offre une intégrité fiable du trou.

Contrôle de qualité strict:Chaque panneau est soumis à un test électrique à 100% et est fabriqué selon les normes IPC-Classe-2, garantissant une qualité et des performances constantes.

5Applications typiques

Le F4BM245 est largement utilisé dans un large éventail d'applications RF et micro-ondes:

Systèmes de micro-ondes, RF et radar: modules de traitement de signaux à haute fréquence.

Changement de phase: contrôle de phase précis pour les ensembles de faisceaux et les ensembles de phases.

Diviseurs d'électricité, accoupleurs et combinateurs: réseaux de distribution et de combinaison d'électricité.

Réseaux d'alimentation: distribution du signal pour les réseaux d'antennes.

Antennes sensibles à la phase et antennes à matrice de phase: Performance de phase stable pour les radars et les communications.

Communication par satellite: équipement spatial et terrestre par satellite.

Antennes de la station de base: infrastructure de communications mobiles.

6Conclusion

En tant que fournisseur spécialisé de circuits imprimés personnalisés à haute fréquence, nous combinons les performances éprouvéesWangling F4BM245 est un avion de ligne.¥ une substance disponible dans le commerce,laminé en fibre de verre PTFE à volume élevéavec d'excellentes propriétés électriques et mécaniques, avec nos capacités de fabrication de précision pour fournir des solutions de PCB de classe mondiale.Notre offre à deux couches tire pleinement parti des propriétés diélectriques stables du F4BM245, faible perte, stabilité dimensionnelle et rentabilité, assurant à vos conceptions RF et micro-ondes une performance et une fiabilité optimales.

Que vous développiez des systèmes radar, des équipements de communication par satellite, des antennes à réseau en phase ou des infrastructures de stations de base, notre équipe d'ingénieurs est prête à vous aider.Pour les consultations techniquesNous sommes impatients d'être votre partenaire de confiance dans l'innovation haute fréquence.
