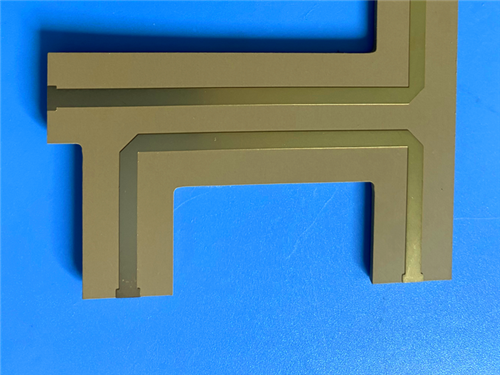

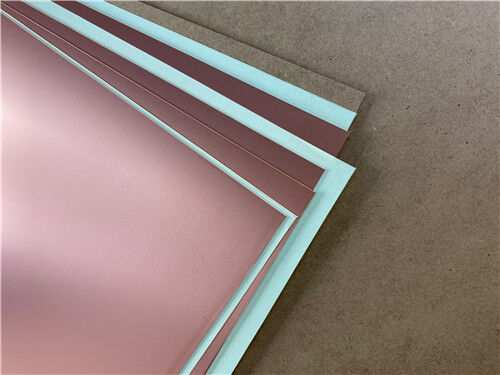

TF440 Stratifié PTFE chargé de céramique et PCB rigide personnalisé à 2 couches construit sur un substrat de 25 mil avec immersion or

Description de produit

Pour les circuits où un contrôle précis de la constante diélectrique, une faible perte et une fiabilité élevée sont primordiaux, le verre tissu doit être renforcé mécaniquement.Laminés de PTFE remplis de céramique sans tissu de verreLa Commission européenne est en train d'élaborer une proposition deTF440Taizhou Wangling Fabrique de matériaux isolants est un excellent exemple:un composite en PTFE-céramique conçu pour les circuits à micro-ondes et à ondes millimétriques nécessitant une performance électrique stable et une fiabilité thermique à long terme.

LeSérie TFIl est composé de résine de polytétrafluoroéthylène (PTFE) avec d'excellentes propriétés de micro-ondes et une résistance à la température, combinée à des charges céramiques.le matériau ne contient pas de tissu en verre tissé. En ajustant le ratio derésine de céramique à PTFE, la constante diélectrique peut être contrôlée avec précision. Fabriquée selon un procédé spécial, la série TF offre des performances diélectriques exceptionnelles et une fiabilité élevée.Dk de 4,4 ± 0.09à 10 GHz avec un facteur de dissipation de seulement 0.001.

Dans la convention de dénomination de la série TF, TF fait référence au matériau lisse non revêtu, TF-1 fait référence au matériau revêtu en cuivre à une face et TF-2 fait référence au matériau revêtu en cuivre à double face.

Propriétés clés en un coup d'œil (TF440)

Applications

1. Circuits à micro-ondes et à ondes millimétriques
2. Équipement aérospatial
3. Antennes phasées et sensibles aux phases Stable Dk pour un contrôle de phase précis
4. Modules RF Front-End Pistes de signal à faible perte pour les récepteurs sensibles
5. Amplificateurs à faible bruit (LNAs)  Perte diélectrique minimale pour une valeur de bruit améliorée
6. Systèmes de communication par satellite  Performance fiable dans les environnements spatiaux
7. Components RF passifs de haute fiabilité Diviseurs de puissance, combinateurs et coupleurs

Fabrication de PCB sur mesure sur TF440

En tant que fabricant spécialisé de circuits imprimés à haute fréquence, nous offrons des services de fabrication complets en utilisant TF440 et d'autres matériaux de pointe.La spécification suivante détaille une implémentation représentative de PCB rigides à deux couches.:

Détails de la construction du PCB:

La série TF permet un réglage précis de Dk en modifiant le rapport céramique/PTFE.Le TF440 offre un Dk de 4,4 ± 0.09La série TF plus large couvre les valeurs de Dk de 3 à 16, avec des fréquences communesles valeurs à 3.0, 6.0, 9.2, 9.6, 10.2, et 16.

Un facteur de dissipation de 0,0010 à 10 GHz assure une atténuation minimale du signal, ce qui rend le TF440 idéal pour les amplificateurs à faible bruit, les voies de réception sensibles et les composants passifs hautes performances.

L'absence de tissu de verre tissé élimine les effets de tissage de verre qui peuvent provoquer des variations d'impédance et des failles dans les circuits à haute vitesse et à haute fréquence.Cela contribue à une performance électrique plus uniforme dans tous les domaines.

Le coefficient de température constante diélectrique de -60 ppm/°C sur -55°C à +150°C assure une performance stable à toute température.La plage de température de fonctionnement à long terme du matériau de -80°C à +200°C dépasse celle des matériaux TP, ce qui le rend adapté à des environnements thermiques exigeants.

Le TF440 offre une résistance aux rayonnements et des propriétés de faible dégazage, ce qui le rend approprié pour l'équipement spatial et de cabine.Sa fiabilité élevée permet d'utiliser des applications critiques dans les systèmes de communication par satellite et aérospatiale.

À ≤ 0,05%, TF440absorbe un minimum d'humidité, maintenant des propriétés électriques stables dans des environnements humides.

Le matériau peut être traité selon des méthodes de matériau thermoplastique standard, ce qui simplifie la fabrication par rapport à certains substrats alternatifs à haute fréquence.

L'implémentation de PCB démontrée comprend des voies de remplissage en cuivre sur des plaquettes IC désignées, offrant une meilleure dissipation thermique pour les composants à haute puissance.

Qualité et disponibilité

Toutes les cartes sont fabriquées conformément aux normes de qualité IPC-Classe 2, assurant une fiabilité robuste pour les applications commerciales, industrielles et aérospatiales.Des essais électriques à 100% sont effectués avant expédition pour garantir l'intégrité fonctionnelle.

Notre capacité de production s'étend à la disponibilité dans le monde entier, avec un support flexible pour l'expédition et la logistique pour les besoins de prototype et de volume.Nous offrons un retour rapide et des prix compétitifs tout en maintenant un contrôle strict du processus.

Pour les demandes de renseignements concernant les coutumesempilés, tailles de panneaux, valeurs alternatives de Dk dans la série TF (3.0 à 16), revêtement en cuivre à une ou deux faces, ou d'autres configurations, veuillez contacter notre équipe d'ingénierie des ventes. Nous sommes prêts à répondre à vos exigences en matière de circuits imprimés haute fréquence.
