Description de produit
Dans la poursuite de constantes diélectriques plus élevées sans sacrifier les performances à faible perte,Laminés de PTFE remplis de céramiquesont devenues une pierre angulaire de la conception moderne de RF et de micro-ondes.Le F4BTM300 de l'usine de matériaux isolants de Taizhou Wangling représente une option intéressante pour les ingénieurs qui recherchent un équilibre de constante diélectrique élevée, stabilité thermique et fabrication rentable.

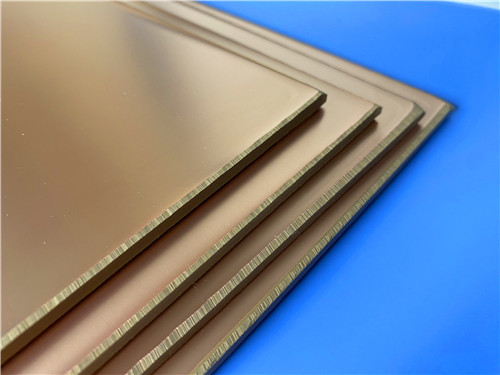

Le numéro de série F4BTM300est un stratifié en PTFE renforcé de tissu en fibre de verre rempli de nano-céramique.le matériau atteint une constante diélectrique plus élevée, une résistance thermique améliorée, une expansion thermique plus faible, une résistance à l'isolation plus élevée et une meilleure conductivité thermique tout en conservant son caractère de faible perte.
La série F4BTM est disponible avecFolie de cuivre ED(convient pour des applications sans exigences strictes en matière de PIM), tandis que la variante F4BTME associe le même diélectriquefeuilles de cuivre RTF traitées à l'enverspour une excellente performance PIM, un contrôle précis de la ligne et une perte de conducteur réduite.
![]()
Propriétés clés en un coup d'œil (F4BTM300):
| Paramètres techniques du produit | Modèles de produits et feuille de données | ||||||
| Caractéristiques du produit | Conditions d'essai | Unité | Le numéro de série F4BTM298 | Le numéro de série F4BTM300 | Le numéro de série F4BTM320 | Le numéro de série F4BTM350 | |
| Constante diélectrique (typique) | 10 GHz | / | 2.98 | 3.0 | 3.2 | 3.5 | |
| Tolérance constante diélectrique | / | / | ± 0.06 | ± 0.06 | ± 0.06 | ± 0.07 | |
| Tangente de perte (typique) | 10 GHz | / | 0.0018 | 0.0018 | 0.0020 | 0.0025 | |
| 20 GHz | / | 0.0023 | 0.0023 | 0.0026 | 0.0035 | ||
| Coefficient de température constante diélectrique | -55 à 150 °C | PPM/°C | - 78 ans | - 75 ans. | - 75 ans. | - 60 ans | |
| Résistance à la pellicule | 1 OZ F4BTM | N/mm | > 1.6 | > 1.6 | > 1.6 | > 1.6 | |
| 1 OZ F4BTME | N/mm | > 1.4 | > 1.4 | > 1.4 | > 1.4 | ||
| Résistance au volume | Condition standard | MΩ.cm | ≥ 1 × 10^7 | ≥ 1 × 10^7 | ≥ 1 × 10^7 | ≥ 1 × 10^7 | |
| Résistance de surface | Condition standard | MΩ | ≥ 1 × 10^6 | ≥ 1 × 10^6 | ≥ 1 × 10^6 | ≥ 1 × 10^6 | |
| Résistance électrique (direction Z) | 5 kW,500 V/s | KV/mm | > 26 | > 30 ans | > 32 | > 32 | |
| Voltage de rupture (direction XY) | 5 kW,500 V/s | KV | > 34 | > 35 | > 40 | > 40 | |
| Coefficient de dilatation thermique | Direction XY | -55 °C à 288 °C | ppm/oC | 15,16 | 15,16 | 13,15 | 10,12 |
| Direction Z | -55 °C à 288 °C | ppm/oC | 78 | 72 | 58 | 51 | |
| Stress thermique | 260°C, 10 secondes, 3 fois | Pas de délamination | Pas de délamination | Pas de délamination | Pas de délamination | ||
| Absorption de l'eau | 20 ± 2 °C, 24 heures | % | ≤ 005 | ≤ 005 | ≤ 005 | ≤ 005 | |
| Densité | Température ambiante | g/cm3 | 2.25 | 2.25 | 2.20 | 2.20 | |
| Température de fonctionnement à long terme | Chambre à haute et basse température | °C | -55 ¢ + 260 | -55 ¢ + 260 | -55 ¢ + 260 | -55 ¢ + 260 | |
| Conductivité thermique | Direction Z | Les États membres doivent respecter les dispositions suivantes en ce qui concerne les droits de douane: | 0.42 | 0.42 | 0.50 | 0.54 | |
| Le PIM | Ne s'applique qu'à la F4BTME | dBc | ≤ 160 | ≤ 160 | ≤ 160 | ≤ 160 | |
| Intégrabilité | / | L'utilisation de l'équipement | V-0 | V-0 | V-0 | V-0 | |
| Composition du matériau | / | / | PTFE, tissu en fibre de verre, nano-céramique F4BTM associé à une feuille de cuivre ED, F4BTME associé à une feuille de cuivre RTF. |
||||
Notre capacité en PCB (F4BTM)
| Capacité des PCB (F4BTM) | |||
| Matériau du PCB: | PTFE / tissu en fibre de verre / remplissage en nano-céramique | ||
| Désignation (F4BTM) | F4BTM | DK (10 GHz) | DF (10 GHz) |
| Le numéro de série F4BTM298 | 2.98 ± 0.06 | 0.0018 | |
| Le numéro de série F4BTM300 | 3.0 ± 0.06 | 0.0018 | |
| Le numéro de série F4BTM320 | 3.2 ± 0.06 | 0.0020 | |
| Le numéro de série F4BTM350 | 3.5 ± 0.07 | 0.0025 | |
| Nombre de couches: | PCB à une face, double face, PCB multicouche, PCB hybride | ||
| Poids en cuivre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) | ||
| Épaisseur diélectrique (ou épaisseur globale) | 0Il est possible d'envoyer une copie à l'adresse suivante: | ||
| Taille des PCB: | ≤ 400 mm x 500 mm | ||
| Masque de soudure: | Vert, noir, bleu, jaune, rouge, etc. | ||
| Finition de surface: | Le cuivre nu, le HASL, l'ENIG, l'argent par immersion, l'étain par immersion, l'OSP, l'or pur, l'ENEPIG, etc. |
||
Applications
Le stratifié F4BTM300 est conçu pour des environnements RF et micro-ondes exigeants, avec des applications typiques, notamment:
![]()
Fabrication sur mesure de PCB sur F4BTM300

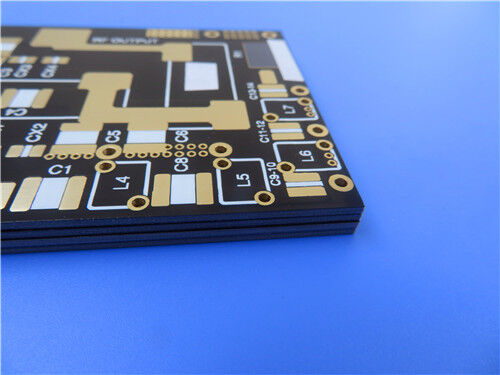

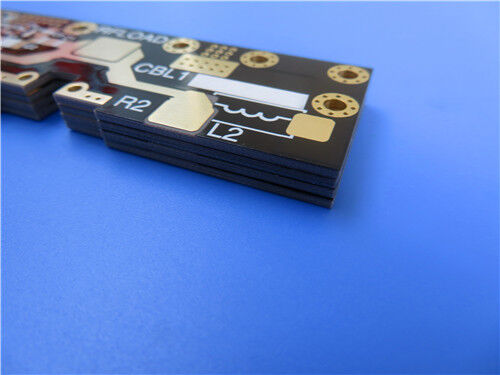

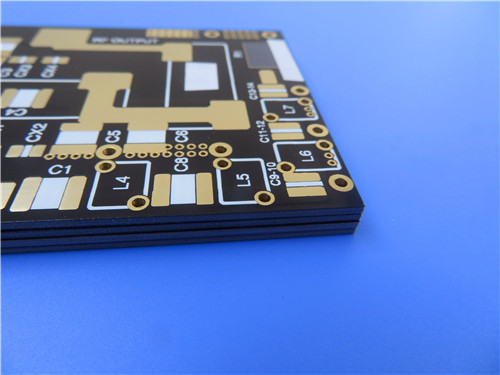

En tant que fabricant spécialisé de circuits imprimés à haute fréquence, nous offrons des services de fabrication complets en utilisant F4BTM300 et d'autres matériaux de pointe.La spécification suivante détaille une implémentation représentative de PCB rigides à deux couches.:
Détails de la construction du PCB:
| Paramètre | Spécification |
| Matériau de base | Le numéro de série F4BTM300 |
| Nombre de couches | Rigidité à deux couches |
| Dimensions du tableau | 1050,4 mm × 76 mm par panneau, ±0,15 mm |
| Épaisseur finie | 0.6 mm |
| Poids du cuivre | couches extérieures de 1 oz (1,4 ml) |
| Traces/espace minimaux | 5 / 8 millilitres |
| Taille minimale du trou | 0.35 mm |
| Par l'intermédiaire de la structure | Pas de voies aveugles ou enfouies |
| Via épaisseur de revêtement | 20 μm |
| Finition de surface | Or par immersion |
| Masque de soudure | Noir, uniquement du côté supérieur |
| Filtres à soie | Blanc, uniquement sur le côté supérieur |
| Test électrique | 100% avant expédition |
| Format de l'œuvre | Le Gerber RS-274-X |
| Norme de qualité | Classe IPC-2 |
Statistiques sur les PCB:
| Pour la métrique | Le comte |
| Composants | 13 |
| Nombre total de plaquettes | 94 |
| Les plaquettes à trous | 51 |
| Les plaquettes SMT supérieures | 43 |
| Pads SMT en bas | 0 |
| Les voies | 36 |
| Réseaux | 2 |
Les avantages matériels
Constante diélectrique plus élevée avec faible perte:
L'ajout de nano-céramique porte le Dk à 3,0 tout en maintenant un faible facteur de dissipation de 0,0018 à 10 GHz et de 0,0023 à 20 GHz.Cela permet de concevoir des circuits plus compacts sans sacrifier l'intégrité du signal.
Excellente stabilité thermique:
avec une TEC de 15 ppm/°C en X et de 16 ppm/°C en Y (comparable au cuivre) plus un faible coefficient de température constante diélectrique de -75 ppm/°C,F4BTM300 maintient des performances électriques stables à des températures extrêmes de -55°C à +260°C.
Performance PIM supérieure (F4BTME):
Lorsqu'il est associé à une feuille de cuivre RTF traitée à l'envers, la variante F4BTME atteint des valeurs PIM ≤ -160 dBc,ce qui en fait un excellent choix pour les voies de réception sensibles dans les stations de base et les antennes satellites.
Amélioration de la gestion thermique
Une conductivité thermique de 0,42 W/m·K dans la direction Z aide à dissiper la chaleur dans les applications RF à haute puissance,tandis que la résistance à l'isolation élevée du matériau et la tension de rupture (> 35 kV dans la direction XY) assurent un fonctionnement fiable.
Rentable et évolutif:
En tant que matériau disponible dans le commerce et pouvant être produit en série, le F4BTM300 offre un rapport coût/performance élevé avec une large gamme d'épaisseurs disponibles (0,254 mm à 12,0 mm) et de tailles de panneaux (460 × 610 mm,600 × 500 mm, 914×1220 mm), ce qui réduit les déchets de matériaux et réduit le coût global du système.
Résistance aux rayonnements et aux évacuations de gaz:
Le matériau présente une faible résistance aux rejets de gaz et aux rayonnements, ce qui le rend adapté aux applications spatiales et aérospatiales où ces propriétés sont essentielles.
Qualité et disponibilité
Toutes les cartes sont fabriquées conformément aux normes de qualité IPC-Classe 2, garantissant une fiabilité robuste pour les applications commerciales, industrielles et liées à la défense.Des essais électriques à 100% sont effectués avant expédition pour garantir l'intégrité fonctionnelle.
Notre capacité de production s'étend à la disponibilité dans le monde entier, avec un support flexible pour l'expédition et la logistique pour les besoins de prototype et de volume.Nous offrons un retour rapide et des prix compétitifs tout en maintenant un contrôle strict du processus.
Pour les demandes de renseignements sur les empilages sur mesure, les tailles de panneaux, les feuilles de cuivre alternatives (ED ou RTF à traitement inverse), les options adossées à des actifs en métal (en aluminium ou en cuivre), ou d'autres configurations, veuillez contacter notre équipe d'ingénierie des ventes.
