Carte PCB hybride de la carte PCB multicouche à haute fréquence hybride 6-Layer faite sur 12mil 0.305mm RO4003C et FR-4
  • Nom
  • Nom
  • Nom

Carte PCB hybride de la carte PCB multicouche à haute fréquence hybride 6-Layer faite sur 12mil 0.305mm RO4003C et FR-4

Nombre De Pièces: 1
Prix: USD 2.88-6.99 per piece
Emballage Standard: Vide
Période De Livraison: 4-5 jours ouvrables
Méthode De Paiement: T/T, Paypal
Capacité D'approvisionnement: 45000 morceaux par mois
Les informations détaillées
Description du produit
Les informations détaillées
Lieu d'origine
La Chine
Nom de marque
Bicheng Technologies Limited
Certification
UL
Numéro de modèle
BIC-0083-V3.1
Nombre de couches:
6
En verre époxy:
FR-4, ITEQ IT-140 TG>135, RO4003C 12mil
Taille finale de carte PCB:
1.3mm ±0.13
Aluminium final externe:
1,0 onces
Finition extérieure:
Or d'immersion (nickel 13,9%) 2µ » au-dessus de 100µ »
Couleur de masque de soudure:
Vert
Couleur de légende composante:
Blanc
Essai:
Expédition antérieure d'essai électrique de 100%
Quantité de commande min:
1
Prix:
USD 2.88-6.99 per piece
Détails d'emballage:
Vide
Délai de livraison:
4-5 jours ouvrables
Conditions de paiement:
T/T, Paypal
Capacité d'approvisionnement:
45000 morceaux par mois
Description du produit

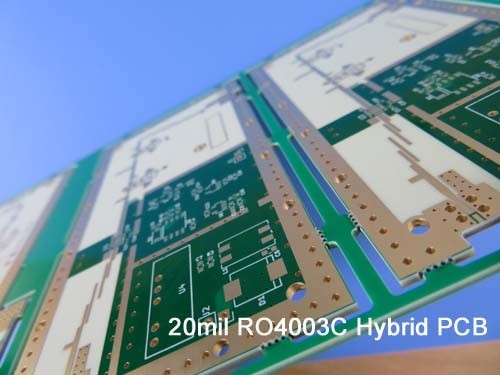

Carte PCB hybride de la carte PCB multicouche à haute fréquence hybride 6-Layer faite sur 12mil 0.305mm RO4003C et FR-4

(Les cartes électronique sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)



Bonjour chacun,

Salutations chaudes !

Aujourd'hui nous présentons un type de carte PCB de 6 couches rf établie sur 12mil RO4003C et FR-4. Ce conseil est employé pour l'antenne de satellite. Après le dessin est l'empilement du conseil.



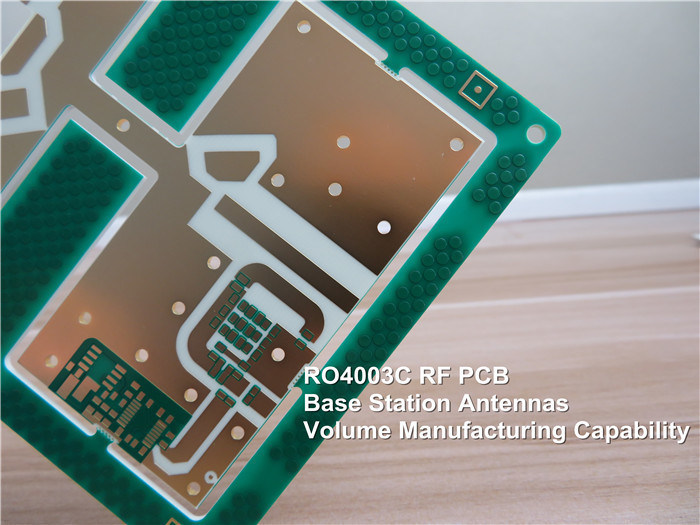

Carte PCB hybride de la carte PCB multicouche à haute fréquence hybride 6-Layer faite sur 12mil 0.305mm RO4003C et FR-4 0



Le visionnement de l'empilement, le noyau 12mil est sur la couche supérieure et il joue principalement les rôles d'une couche de signal. Le noyau a fixé l'épaisseur qui est très importante pour la longueur électrique des lignes de rf sur la carte. Les couches de repos sont le matériel FR-4 en verre époxyde avec l'épaisseur semblable avec RO4003C.



Les spécifications détaillées sont comme suit.

Matière première : 12mil 0.305mm RO4003C+ Tg170 FR-4

Constante diélectrique : 3.38+/-0.05

Compte de couche : 6 couches

Par l'intermédiaire du type : Par des trous

Format : 105mm x 80mm = 1 types = 1 morceau

Finition extérieure : Or d'immersion

Poids de cuivre : Couche externe 35μm/couche intérieure de 18μm

Masque/légende de soudure : Vert/blanc

Taille finale de carte PCB : 1,4 millimètres

D'autres : L'impédance a commandé la carte PCB

Norme : Classe 2 d'IPC 6012

Emballage : 20 panneaux sont emballés pour l'expédition.

Délai d'exécution : 10 jours ouvrables

Durée de conservation : 6 mois



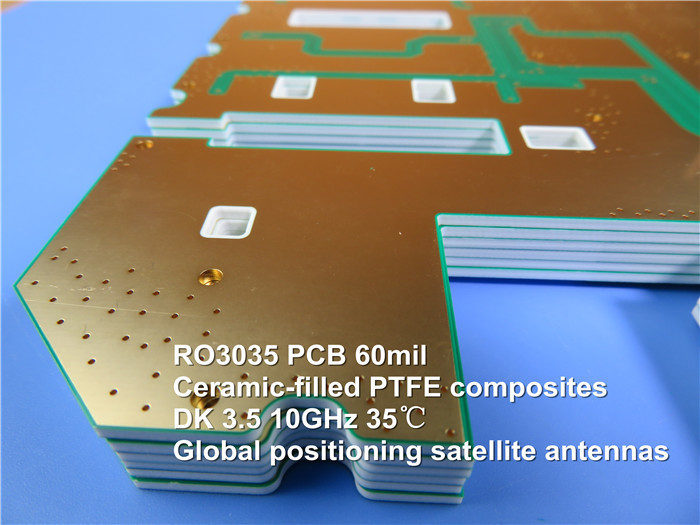

Carte PCB hybride de la carte PCB multicouche à haute fréquence hybride 6-Layer faite sur 12mil 0.305mm RO4003C et FR-4 1



Actuellement, les matériaux pressants mélangés mûrs sont comme suit :

RO4350B + FR4 ;

RO4003C + FR4 ;

F4B + FR4 ;

RT/duroid 5880 + RO4350B

RT/duroid 5880 + FR4



Merci de votre lecture. Vous êtes bienvenu pour nous contacter pour vos enquêtes de carte PCB de rf.



Notre capacité 2022 de carte PCB

　
Paramètre Valeur
Comptes de couche1-32
Matériel de substrat RO4350B, RO4003C, RO4730G3, RO4360G2, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210 ; RT/Duriod 5880 ; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC ; TMM4, TMM10, Kappa 438 ; TLF-35 ; RF-35TC, RF-60A, RF-60TC, RF-35A2 ; TLX-0, TLX-6, TLX-7, TLX-8 ; TLX-9, TLY-3, TLY-5 ; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2) ; AD450, AD600, TC350 ; Nelco N4000, N9350, N9240 ; FR-4 (haut Tg S1000-2M, TU-872 SLK, TU-768, IT-180A etc.), FR-4 haut CTI>600V ; Polyimide, ANIMAL FAMILIER ; Noyau etc. en métal.
Taille maximum Essai volant : 900*600mm, essai 460*380mm, aucun essai 1100*600mm de montage
Tolérance d'ensemble de conseil ±0.0059 » (0.15mm)
Épaisseur de carte PCB 0,0157" - 0,3937" (0.40mm--10.00mm)
Tolérance d'épaisseur (T≥0.8mm) ±8%
Tolérance d'épaisseur (t<0.8mm) ±10%
Épaisseur de couche d'isolation 0,00295" - 0,1969" (0.075mm--5.00mm)
Voie minimum 0,003" (0.075mm)
L'espace minimum 0,003" (0.075mm)
Épaisseur de cuivre externe 35µm--420µm (1oz-12oz)
Épaisseur de cuivre intérieure 17µm--350µm (0.5oz - 10oz)
Forage (mécanique) 0,0059" - 0,25" (0.15mm--6.35mm)
Trou de finition (mécanique) 0,0039" - 0,248" (0.10mm--6.30mm)
DiameterTolerance (mécanique) 0,00295" (0.075mm)
Enregistrement (mécanique) 0,00197" (0.05mm)
Allongement 12:1
Type de masque de soudure LPI
Min Soldermask Bridge 0,00315" (0.08mm)
Min Soldermask Clearance 0,00197" (0.05mm)
Prise par l'intermédiaire de diamètre 0,0098" - 0,0236" (0.25mm--0.60mm)
Tolérance de contrôle d'impédance ±10%
Finition extérieure HASL, HASL SI, l'ENIG, étain d'IMM, IMM AG, OSP, doigt d'or
