Description de produit
- Une carte de circuits imprimés multicouche à haute fréquence
Bonjour à tout le monde,
Aujourd'hui, nous allons parler de PCB haute fréquence à 5 couches fabriqués sur Rogers RO4003C.
Le PCB à 5 couches est fabriqué sur 3 noyaux de RO4003C et gravé sur une couche de cuivre pour obtenir 5 couches.

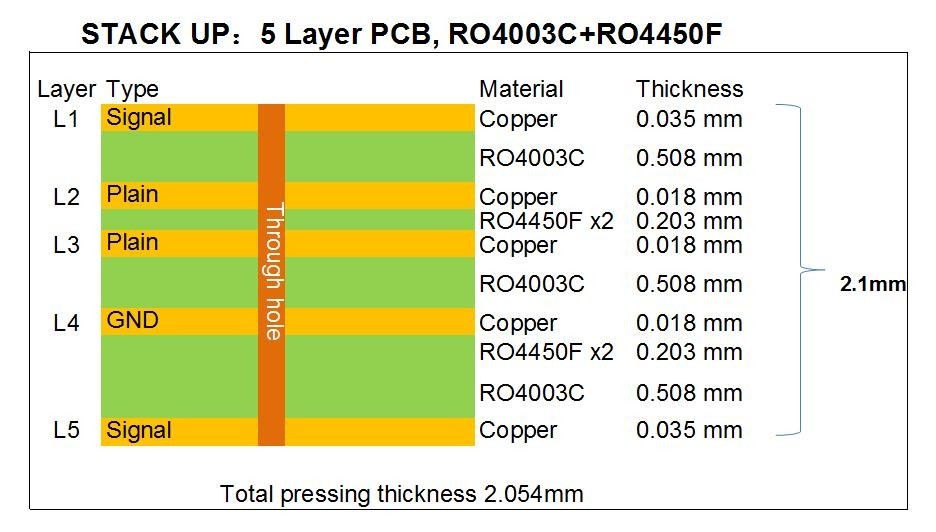

En regardant de la pile vers le haut, nous pouvons voir 3 feuilles de 20 milli cœurs atteindre la structure de couche de base, 2 couches de liaison relient les 3 cœurs qui donnent une carte à 5 couches.
Le poids du cuivre dans la couche interne est d'une demi-once, la couche externe est d'une once.

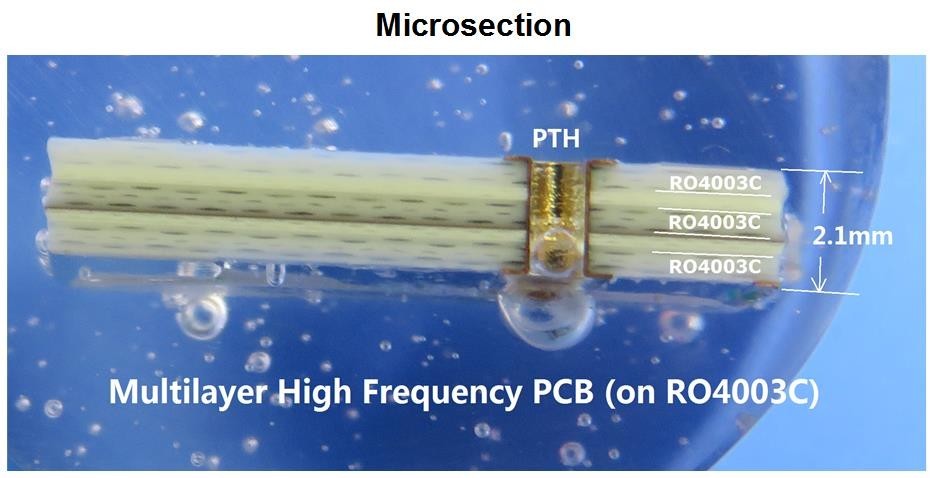

C'est l'image de la microséction, qui peut refléter plus intuitivement la structure de la planche.
Aucun masque de soudure n'est appliqué à la surface, les tampons sont en or par immersion.
En fait, l'empilement de PCB multicouches peut être effectué de différentes manières selon les différentes exigences ou applications pour les impédances contrôlées, la transmission du signal, etc.Il y a beaucoup de types de cœurs pour notre concepteur à choisir dans les stratifiés RO4003C, comme 8mil, 12mil, 16mil, 20mil, etc.
| Capacité des PCB |
| Type de PCB: |
PCB à haute fréquence |
| Le matériel de Rogers: |
La valeur de l'échantillon est calculée en utilisant les données fournies par les autorités compétentes.
Rogers RT/duroïde 5880, RT/duroïde 5870, RT/duroïde 6002, RT/duroïde 6010, RT/duroïde 6035HTC etc.
Rogers TMM4, TMM10, Kappa 438 etc. AD450, AD600, TC350 etc. Il est également possible de télécharger des vidéos sur les réseaux sociaux.
|
| Matériau taconic: |
Les produits de base doivent être présentés dans un emballage de qualité supérieure à la valeur de l'échantillon.
|
| Matériau de décapage: |
PTFE F4B DK2.2Je vous en prie, DK2.65
|
| Masque de soudure: |
Vert, rouge, bleu, noir, jaune |
| Nombre de couches: |
2 couches, 4 couches, plusieurs couches |
| Poids en cuivre: |
0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Épaisseur du PCB: |
1.0 à 5.0 mm |
| Taille des PCB: |
≤ 400 mm x 500 mm |
| Finition de surface: |
HASL, ENIG, étain d'immersion, OSP |
Nous avons une variété de matériaux haute fréquence pour les clients à choisir, les principaux sont la série Rogers 4000, la série 3000, la série 5000 et la série 6000, la série Taconic TLX, la série TLY, etc.et la série F4B chinoise, etc..
Si vous êtes intéressé, n'hésitez pas à nous contacter.
Merci pour votre lecture.
