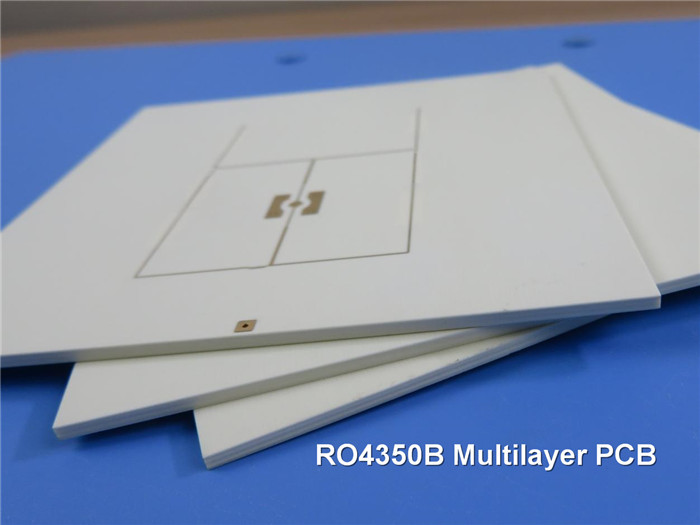

Carte PCB à haute fréquence de 10 couches établie sur 5 noyaux de 10mil RO4350B avec 4mil RO4450F pour les solutions sans fil à bande large

10 couches de PCB haute fréquence construites sur 5 noyauxs de10mil RO4350B avec 4mil RO4450F pour les solutions sans fil à large bande
(Les PCB sont des produits sur mesure, l'image et les paramètres sont uniquement à titre de référence)

Bonjour à tout le monde,
Bonne journée!
Dans les produits précédents, nous avons parlé de 4 couches de PCB RF et 6 couches de PCB RF.C' est bien??

Le PCB RF à 10 couches est fabriqué sur 5 cœurs de matériau Rogers. Puisque l'épaisseur finale ne sera pas beaucoup plus épaisse, le noyau mince est généralement utilisé, tel que 6.6mil RO4350B, 10mil RO4350B, 13.3mil RO4350B,8mil RO4003C et 12mil RO4003C, etc. Pour les produits à base de céréales.

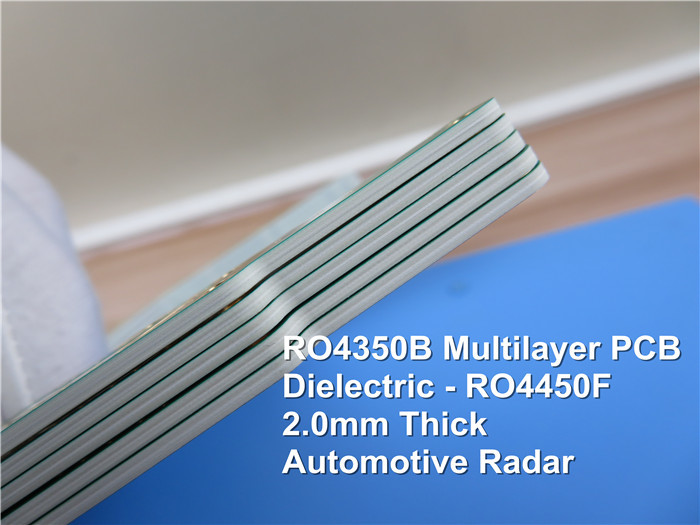

Aujourd'hui, ce PCB à 10 couches est sur 5 cœurs de 10 millilitres de RO4350B combinés par un pré-produit RO4450F.
Il est pour l'application de solutions sans fil haut débit. Il est de 2,0 mm d'épaisseur, les plaquettes sont plaquées en or d'immersion. Il est fabriqué selon IPC 6012 Classe 2 en utilisant les données Gerber fournies.Chacune des 10 planches est emballée pour l'expédition.


Caractéristiques et avantages
1) Excellente stabilité dimensionnelle.
2) Bonne résistance à haute température et à basse température.
3) L'or par immersion a une excellente planéité de surface, particulièrement utile pour les PCB avec des emballages BGA ou même des composants montés en CSP pour réduire le taux de défaillance pendant l'assemblage et le soudage.
4) La conception technique évite les problèmes de préproduction.
5) DDU expédition de porte à porte avec un coût d'expédition compétitif,
6) Pas de MOQ, faible coût pour les prototypes et les échantillons.


Application du projets
Émetteur-récepteur RF, relais de communication, bloc à faible bruit, module de séparation


Paramètre et feuille de données
