Panneau à haute fréquence Bulit de carte PCB de 5 couches sur Rogers 20mil RO4003C avec de l'or d'immersion
(les cartes PCB sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)
Salut chacun,
Aujourd'hui, nous allons parler d'un type de carte PCB de haute fréquence de 5 couches avons fait sur Rogers RO4003C.
la carte PCB de 5 couches est fabriquée sur 3 noyaux de RO4003C et de cuivre gravé à l'eau-forte de 1 couche pour réaliser 5 couches.

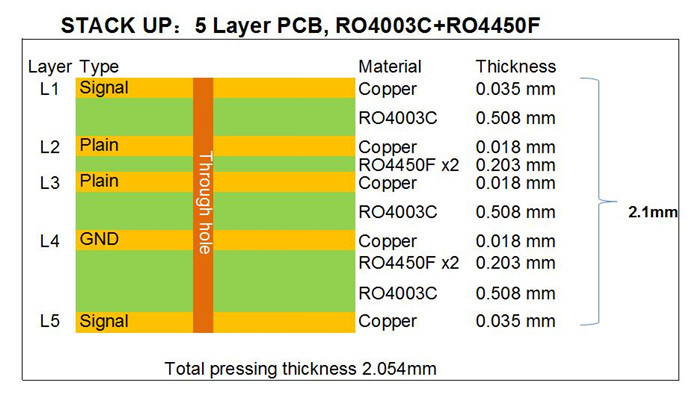

Visionnement de la pile, nous pouvons voir 3 feuilles de 20 noyaux de mil réaliser la structure de couche de base, 2 couches de lien de matériel diélectrique (prepreg) les 3 noyaux qui ont comme conséquence le conseil de 5 couches. Le poids de cuivre dans l'intérieur-couche est demi once, externe-couche 1 once. La taille finale du conseil est 2.1mm profondément.

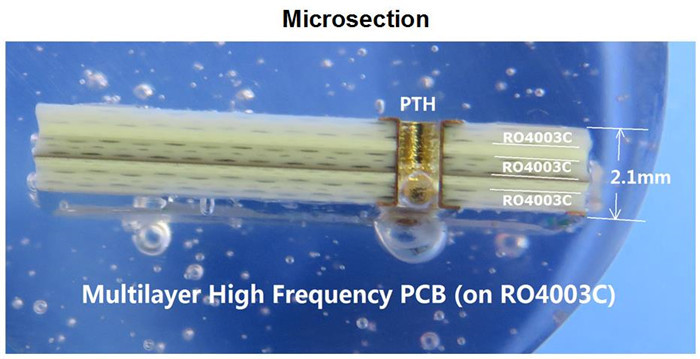

Être suit l'image de la micro-section, qui peut plus intuitivement refléter la structure du conseil. Aucun masque de soudure n'est appliqué sur la surface, protections sont or d'immersion a plaqué.
En fait empilez de PCBs multicouche peut être fait de beaucoup de différentes manières selon les différentes conditions ou d'applications pour les impédances, la transmission commandées etc. de signal. Il y a beaucoup de types de noyaux pour que notre concepteur choisisse dans la famille de RO4003C, telle que 8mil, 12mil, 16mil, 20mil, 32mil et 60mil etc.
Le noyau a fixé l'épaisseur, il est très important pour la longueur électrique des lignes de rf sur la carte.
Nous avons un grand choix de matériaux à haute fréquence qu'il faut que les clients choisissent de, le principal sommes Rogers 4000 séries, 3000 séries, 5000 séries et 6000 séries, séries taconiques de télex, séries etc. de TLY et séries etc. du Chinois F4B.
Si vous êtes intéressé dedans, sentez-vous svp libre pour nous contacter.
Merci de votre lecture.
Notre capacité 2022 de carte PCB
| Paramètre |
Valeur |
| Comptes de couche |
1-32 |
| Matériel de substrat |
RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210 ; RT/Duriod 5880 ; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC ; TMM4, TMM10, Kappa 438 ; TLF-35 ; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45 ; TLX-0, TLX-6, TLX-7, TLX-8 ; TLX-9, TLY-3, TLY-5 ; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2) ; AD450, AD600, AD1000, TC350 ; Nelco N4000, N9350, N9240 ; FR-4 (haut Tg S1000-2M, TU-872 SLK, TU-768, IT-180A etc.), FR-4 haut CTI>600V ; Polyimide, ANIMAL FAMILIER ; Noyau etc. en métal. |
| Taille maximum |
Essai volant : 900*600mm, essai 460*380mm, aucun essai 1100*600mm de montage |
| Tolérance d'ensemble de conseil |
±0.0059 » (0.15mm) |
| Épaisseur de carte PCB |
0,0157" - 0,3937" (0.40mm--10.00mm) |
| Tolérance d'épaisseur (T≥0.8mm) |
±8% |
| Tolérance d'épaisseur (t<0.8mm) |
±10% |
| Épaisseur de couche d'isolation |
0,00295" - 0,1969" (0.075mm--5.00mm) |
| Voie minimum |
0,003" (0.075mm) |
| L'espace minimum |
0,003" (0.075mm) |
| Épaisseur de cuivre externe |
35µm--420µm (1oz-12oz) |
| Épaisseur de cuivre intérieure |
17µm--350µm (0.5oz - 10oz) |
| Forage (mécanique) |
0,0059" - 0,25" (0.15mm--6.35mm) |
| Trou de finition (mécanique) |
0,0039" - 0,248" (0.10mm--6.30mm) |
| DiameterTolerance (mécanique) |
0,00295" (0.075mm) |
| Enregistrement (mécanique) |
0,00197" (0.05mm) |
| Allongement |
12:1 |
| Type de masque de soudure |
LPI |
| Min Soldermask Bridge |
0,00315" (0.08mm) |
| Min Soldermask Clearance |
0,00197" (0.05mm) |
| Prise par l'intermédiaire de diamètre |
0,0098" - 0,0236" (0.25mm--0.60mm) |
| Tolérance de contrôle d'impédance |
±10% |
| Finition extérieure |
HASL, HASL SI, l'ENIG, étain d'IMM, IMM AG, OSP, doigt d'or |
